Cette option permet de définir des portes dans les voiles d'un modèle de structure, dans les vues 3D et 2D. La définition des portes se fait dans l’espace 3D, mais pour faciliter la tâche, les baies de portes sont insérées sur les plans horizontaux de l’étage donné (en vue de dessus).
Pour commencer à définir la porte, ouvrez la boîte de dialogue de définition de porte en utilisant l'une des possibilités ci-dessous :
- Menu : Béton Coffrage > Définir > Porte
- Ruban : ASD - Modèle > Eléments > Porte
- Barre d'outils : Définir > Portes
- Ligne de commande : RBCX_DEF_DOOR

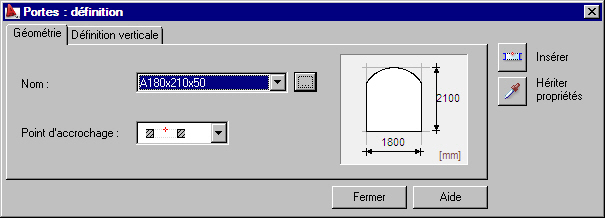

Utilisez les onglets de la boîte de dialogue de définition de porte pour configurer les différents paramètres :
Utilisez les icônes qui se trouvent à droite pour sélectionner un mode de définition de paramètre :
- Cliquez sur
(Insérer) pour créer une porte à partir des paramètres que vous définissez dans la boîte de dialogue. - Cliquez sur
(Hériter propriétés) pour adopter les paramètres d'une porte précédemment définie. Sélectionnez une porte dans la zone de dessin pour réafficher la boîte de dialogue. Celle-ci contient alors les paramètres de la porte sélectionnée.
