La boîte de dialogue Préférences de l'affaire vous permet de définir les paramètres d'une vue en élévation d'un modèle de structure.
Utilisez les onglets de la boîte de dialogue pour définir les différents paramètres :

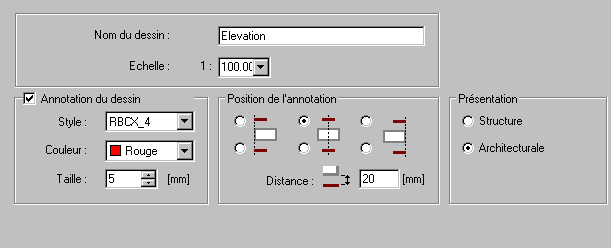

- Onglet Paramètres généraux
-
Spécifiez le nom du dessin et l'échelle.
-
Annotation du dessin : sélectionnez cette option pour définir le style, la couleur et la taille.
-
Position de l'annotation : définissez la position d'une annotation dans un dessin de plan de fondations et la distance entre l'annotation et le dessin de la vue.
Remarque : Si vous sélectionnez Annotation du dessin, le nom de dessin défini sera inclus dans la boîte de dialogue Gestionnaire d'objets et dans le dessin créé (en tant que titre du dessin). Si vous désactivez Annotation du dessin, le nom de dessin défini sera inclus uniquement dans la boîte de dialogue Gestionnaire d'objets. -
Vue : indiquez si la vue en élévation doit s'afficher sous la forme d'un modèle structurel ou d'un modèle architectural.
-
-
Onglets Eléments vus : définissez les paramètres des bords du contour et du hachurage
-
Dito le modèle/Par type d'élément/Par matériau (disponible uniquement pour le hachurage)
-
Fixé : permet de spécifier les paramètres
o Bords du contour : style de la ligne, couleur et épaisseur
o Hachurage : style, couleur, échelle et angle
-
-

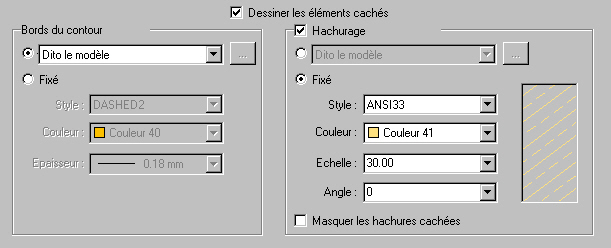

Onglet Eléments cachés : utilisez les options de cet onglet (identiques à celles de l'onglet Eléments vus) pour configurer l'affichage des éléments invisibles dans une vue en élévation
-
Onglet Arrêts : utilisez les options de cet onglet pour définir l'affichage des arrêts dans la vue en élévation
-
Dessiner la ligne de rupture : des lignes de rupture sont affichées et vous pouvez spécifier le style, la couleur et l'épaisseur de la ligne de rupture. Vous pouvez également définir la longueur de la ligne en dehors de l'élément de modèle de structure.
-
Pas de ligne de rupture : les lignes de rupture ne sont pas affichées.
-
