Poutre - section

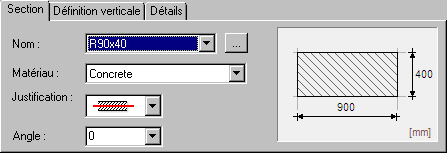

Dans l'onglet Section de la boîte de dialogue Poutre : définition, vous pouvez définir les paramètres d'une section transversale de poutre.

Pour chaque type de section transversale de poutre, il faut définir les paramètres suivants :

• Nom : cliquez sur le bouton Parcourir (...) et sélectionnez des éléments dans la boîte de dialogue Liste de profilés
• Matériau
• Axe de définition :

  ligne centrale



  ligne supérieure



  ligne inférieure



• Décalage  : lorsque vous définissez une poutre à l'aide de la ligne extérieure ou intérieure, vous pouvez spécifier un décalage par rapport à la ligne de définition. Si le décalage est égal à zéro, la ligne de définition correspond à la ligne supérieure ou inférieure.

  Voir également : Comment définir la poutre si le décalage est différent du zéro

• Angle : faites votre choix parmi les valeurs disponibles (0, 45, 90, 135 ou 180) ou entrez une autre valeur pour définir l'angle de rotation de la section transversale de la poutre. Si vous définissez une poutre qui se trouve sur un plan oblique, vous pouvez sélectionner l'option SCU Général (voir ci-dessous) pour définir l'orientation de la section transversale de la poutre dans le système de coordonnées global. La définition de cet angle se réfère au repère courant (local).


  Si l’option SCU Général est désactivée, les valeurs de l’angle présentes dans la liste de sélection se réfèrent à l’orientation du plan oblique. Si l’option SCU Général est activée, les valeurs de l’ angle présentes dans la liste de sélection se réfèrent aux directions des axes du repère global (cf. les exemples ci-dessous).

  Remarque : Après l’activation de l’option SCU Général, l’angle est recalculé pour le nouveau repère.

  Lorsque l'option SCU Général n'est pas sélectionnée que l'angle est nul :



  Après l’activation de l’option SCU Général pour la même configuration de la section transversale, dans la liste de sélection, l’angle d’inclinaison du plan est calculé (dans notre cas, c’est l’angle = 17 degrés) cf. la figure ci-dessous.



  Si vous changez la valeur de l’angle en nulle et l’option SCU Général est activée, la position de la section transversale de la poutre est changée – cf. la figure ci-dessous.
