L'option Longrine - Géométrie définit la géométrie et l'armature d'une longrine BA. Sélectionnez l'option en utilisant l'une des possibilités suivantes :

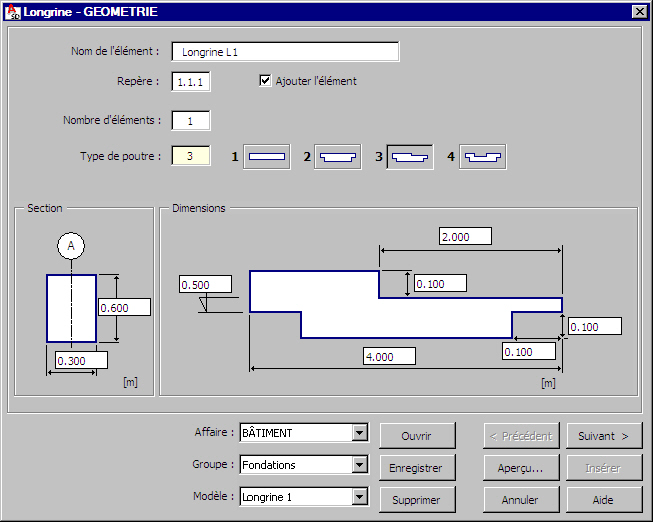

Le logiciel affiche la boîte de dialogue ci-dessous.
La partie supérieure de la boîte de dialogue affiche les informations suivantes :
.
Sélectionnez l'option Ajouter l'élément pour regrouper les barres d'armature (ou les treillis soudés d'armature) de l'armature de longrine dans un même élément lors de la génération du coffrage/de l'armature de la longrine. Le nom spécifié dans le champ Nom de l'élément est ajouté dans l'onglet Modèle de la boîte de dialogue Gestionnaire d'objets. L'élément (groupe de barres d'armature) apparaît dans la boîte de dialogue Gestion d'éléments.
Après la sélection de la géométrie de la longrine, il faut définir les valeurs des dimensions de la section transversale et longitudinale de la poutre ; le dessin schématique des sections de la longrine est présenté dans la partie inférieure de la boîte de dialogue. Le nombre de dimensions à définir pour la section longitudinale dépend du type de longrine sélectionné.
Vous pouvez ajouter une annotation des lignes de construction (par convention, la lettre A correspond à la section transversale) et le niveau de référence dans un dessin schématique d'une longrine (dans une section transversale et une coupe longitudinale). Ces valeurs sont modifiables.
Une fois les dimensions de la longrine définies, il suffit de cliquer sur Suivant pour afficher la boîte de dialogue Longrines - Cadres.
