Cette option sert à définir un élément linéaire (section d’un élément d’une structure BA auquel la longueur a été affectée, p.ex. couronnes BA). La définition de l’élément linéaire est effectuée en deux étapes :
- la création et l’enregistrement d’une section sur le disque dur (dans la base)
- l'insertion de la section sur le dessin, l'affectation de la longueur et la définition de la répartition des barres transversales
Sélectionnez l'option en utilisant l'une des possibilités suivantes :
- Menu : Béton Armatures > Eléments de la structure - Armatures > Créer un élément linéaire
- Ruban : ASD - Eléments de la structure > Eléments de la structure - Armatures > Créer un élément linéaire
- Barre d'outils : Eléments de la structure - Armatures > Créer un élément linéaire

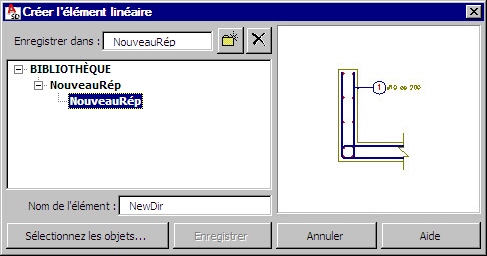

Le logiciel affiche la boîte de dialogue ci-dessous.
Pour créer et enregistrer un élément linéaire sur le disque, il faut :
- indiquer le répertoire dans lequel l'élément linéaire sera enregistré (son nom sera affiché dans le champ Enregistrer dans)
- saisir le nom de l’élément linéaire dans le champ Nom de l’élément
- indiquer sur l’écran l’élément voulu (ou bloc d’éléments) après un clic sur le bouton Sélectionnez les objets ; l’élément sera enregistré sur le disque dur (en générant la base des éléments linéaires disponibles).
