Cette option sert à définir un élément linéaire (section d'un élément d'une structure BA auquel la longueur a été affectée). La définition de l’élément linéaire est effectuée en deux étapes :
- création de la section et enregistrement sur le disque dur (dans le catalogue) ;
- insertion sur le dessin et affectation de la longueur.
Sélectionnez l'option en utilisant l'une des possibilités suivantes :
- Menu : Béton Armatures > Eléments de la structure - Armatures > Insérer un élément linéaire
- Ruban : ASD - Eléments de la structure > Eléments de la structure - Armatures > Insérer un élément linéaire
- Barre d'outils : Eléments de la structure - Armatures > Insérer un élément linéaire

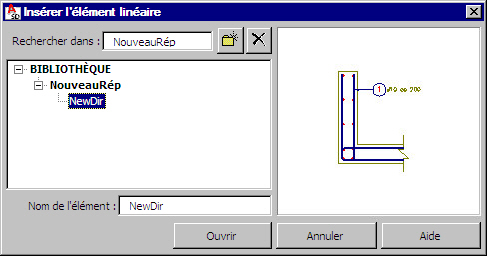

Le logiciel affiche la boîte de dialogue ci-dessous.
Après la sélection de l’élément linéaire enregistré sur le disque (à l’aide de l’option Créer l’élément linéaire), le bloc d’éléments est placé sur le dessin. Vous pouvez affecter un nom et une longueur à l'élément linéaire sélectionné (voir la boîte de dialogue Paramètres de l'élément linéaire) ; vous pouvez aussi définir l'espacement des éléments sur la longueur (par exemple 200 mm d'espacement sur une longueur de 2000 mm).
