Vous pouvez définir la géométrie d'un portique 3D continu.

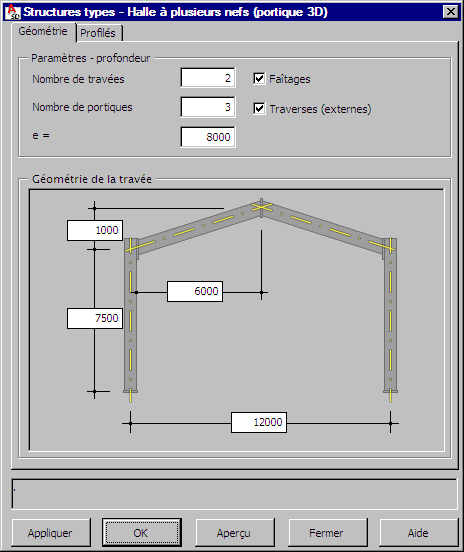

Pour commencer à définir un portique 3D, ouvrez la boîte de dialogue Structures types - Halle à plusieurs nefs (portique 3D) depuis :
- Menu : Acier > Structures paramétrées > Portique continu
- Ruban : ASD - Modèle > Structures paramétrées > Portique continu
- Barre d'outils : Structures paramétrées > Portique continu
Dans la zone de dessin, définissez le point d’insertion du portique.
Spécifiez les paramètres du portique :
- Nombre de travées
- Nombre de portiques (répétition sur la longueur)
- Espacement des portiques sur la longueur
- Faîtages – sélectionnez cette option pour créer des poutres longitudinales dans le faîtage du portique

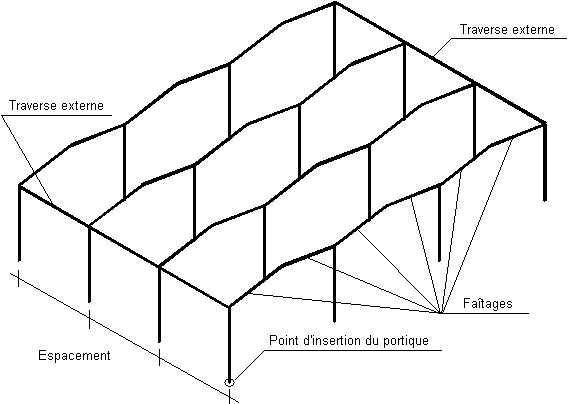

- Traverses (externes) - si vous activez cette option, le logiciel crée les poutres longitudinales (traverses) dans les points extérieurs du portique (voir le dessin ci-dessous).
Dans la partie inférieure, vous pouvez définir les dimensions de la travée du portique. Il faut ajouter que les dimensions définies sont des dimensions axiales.
Après la définition des cotes du portique et cliquez sur l’onglet Profilés pour afficher la boîte de dialogue des profilés de halle à plusieurs nefs.
