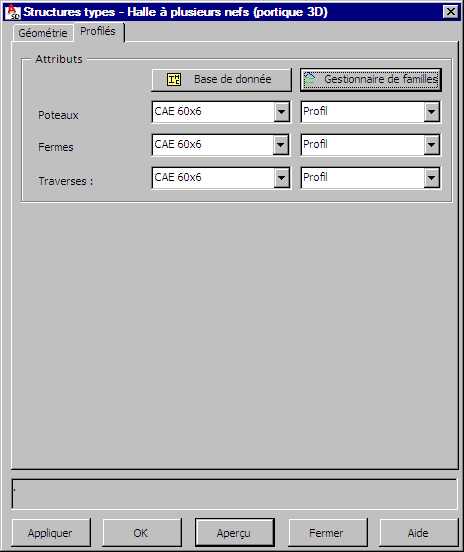

Une fois que vous avez terminé la définition de Portique continu - Géométrie, cliquez sur l'onglet Profilés.
En utilisant les options disponibles dans cet onglet, vous pouvez affecter des profilés et des types de famille aux barres de l'image 3D générée.
Les attributs sont affectés séparément pour les éléments de la structure du portique : poteaux, faîtages et traverses). Les faîtages et traverses sont disponibles si, sur l'onglet précédent, les options correspondantes ont été sélectionnées.
Les profilés disponibles dans la liste de sélection pour chaque type d’élément de la structure du portique sont des profilés définis dans la boîte de dialogue Liste de profilés. Pour ajouter un profilé à la liste, cliquez sur Base de données. La boîte de dialogue Liste de profilés s'affiche, dans laquelle vous pouvez sélectionner un profilé à ajouter.
Les familles des profilés disponibles dans la liste de sélection pour chaque type d’élément de la structure du portique sont des familles définies dans la boîte de dialogue Gestionnaire de familles. Pour ajouter une famille dans la liste, cliquez sur Gestionnaire de familles. La boîte de dialogue Gestionnaire de familles s'affiche, dans laquelle vous pouvez sélectionner une famille à ajouter.
La partie inférieure de la boîte de dialogue regroupe les boutons suivants :
- Appliquer - génère le portique spatial défini dans la boîte de dialogue sans fermer celle-ci ; cela permet de vérifier la validité du portique spatial généré.
- OK - génère le portique spatial défini et ferme la boîte de dialogue.
- Masquer – masque la boîte de dialogue de définition du portique continu. Le retour à la présentation de la boîte de dialogue est possible après un clic sur la touche Echap du clavier
- Fermer - ferme la boîte de dialogue sans générer le portique spatial.
