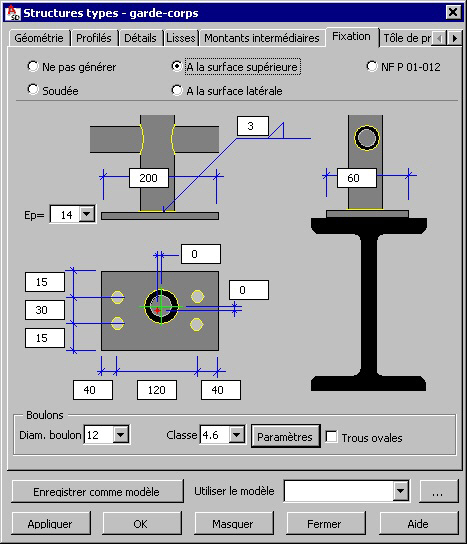

Les options disponibles sur cet onglet permettent de définir les conditions de fixation du garde-corps aux autres éléments de la structure.
Les montants peuvent être attachés aux éléments d'appui sélectionnés lors du démarrage de la macro-commande Garde-corps.
Sélectionnez une méthode de fixation :
- Ne pas générer – à la suite de la sélection de cette option, les connexions aux autres éléments de la structure ne sont pas créés, et l’utilisateur peut uniquement définir la valeur du raccourcissement des montants au-dessous du niveau zéro (la valeur négative de ce paramètre est traitée comme raccourcissement des montants)
- Soudée – les montants sont ajustés aux éléments d’appui et soudés à ces éléments à l’aide des soudures d’angle d’épaisseur donnée par l’utilisateur
- A la surface supérieure – les montants sont assemblés aux éléments d’appui à l’aide de l’assemblage par boulons (par platine d’about dont les dimensions sont définies dans la boîte de dialogue) ; les platines sont ajustés au plan horizontal des éléments d’appui ; les platines sont soudées aux montants au moyen des soudures d’atelier
- A la surface latérale – les montants sont assemblés aux éléments d’appui à l’aide de l’assemblage par boulons (par platine d’about circulaire ou rectangulaire dont les dimensions sont définies dans la boîte de dialogue) ; les platines sont ajustés au plan vertical des éléments d’appui ; les platines sont soudées aux montants au moyen des soudures d’atelier ; deux situations sont possibles, en fonction de la distance entre le montant et la surface du profilé d’appui :

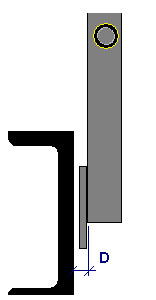

- si la distance D est inférieure à (ép. de la platine + 5 mm), la platine est soudée au côté du montant (voir la figure ci-dessous)

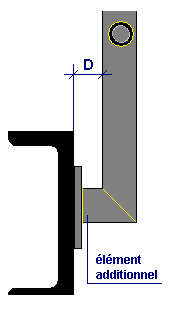

- si la distance D est supérieure à (ép. de la platine + 5 mm), le logiciel ajoute au montant un élément horizontal au profilé identique que le profilé du montant ; cet élément est soudé au montant à l’aide de la soudure d’atelier (voir la figure ci-dessous).
- NF P 01-012 – les fixations sont peuvent être ajustés conformément à la norme NF P 01-012 ; quatre situations sont possibles :
- Raidisseur : les montants sont assemblés par les boulons au raidisseur qui est soudé à la barre d’appui ; ce type de fixation est possible à réaliser seulement dans le cas où la forme (les profilés suivants de la barre d’appui sont disponibles : en I et en U) et la position de la barre d’appui permettent de créer le raidisseur ; le raidisseur est toujours assemblé à l’âme du profilé de la barre d’appui
- Cornière (intérieure) : les montants sont fixés au profilé de la barre d’appui à l’aide d’une éclisse (cornière) qui est elle-même, boulonnée à l’âme de la barre d’appui ; ce type de fixation est possible à réaliser seulement si la forme (les profilés suivants de la barre d’appui sont disponibles : en I et en U) et la position de la barre d’appui permettent de définir une cornière (éclisse) ; la cornière est toujours assemblée à l’âme du profilé de la barre d’appui l'angle est toujours assemblé à l'aile du profilé de la barre d'appui. Les cornières peuvent être situées « avant », « arrière » ou de deux côtés du montant par rapport à la polyligne définie au préalable

- Cornière (extérieure) : les montants sont fixés au profilé de la barre d’appui à l’aide d’une éclisse (cornière) qui est soudée aux bords extérieurs de la barre d’appui ; ce type de fixation est possible à réaliser pour chaque type de profilé de la barre d’appui ; la cornière peut être soudée autant aux ailes qu’à chaque autre surface du profilé d’appui les cornières peuvent être situées « avant », « arrière » ou de deux côtés du montant par rapport à la polyligne définie au préalable
- Platine : les montants sont fixés au profilé de la barre d'appuis à l'aide d'une platine soudée au montant et au profilé de support. les montants sont fixés au profilé de la barre d’appui à l’aide d’une soudée autant au montant qu’au profilé d’appui ; ce type de fixation est possible à réaliser pour chaque type de profilé de la barre d’appui ; la platine peut être soudée autant aux ailes qu’à chaque autre surface du profilé d’appui
Sous Boulons, spécifiez le diamètre et la classe du boulon (les options sont disponibles pour les derniers types de fixation par cornière et tôle). Cliquez sur Paramètres pour accéder aux paramètres des boulons.
Après la définition de la fixation du garde-corps aux éléments de la structure, cliquez sur l’onglet Tôle de protection pour afficher la boîte de dialogue Garde-corps – Tôle de protection.
