Poteau (poutre à âme pleine) - Pièces

Après la définition des cotes de la poutre à âme pleine, cliquez sur l’onglet Pièces pour définir les paramètres et les cotes des tôles et raidisseurs.

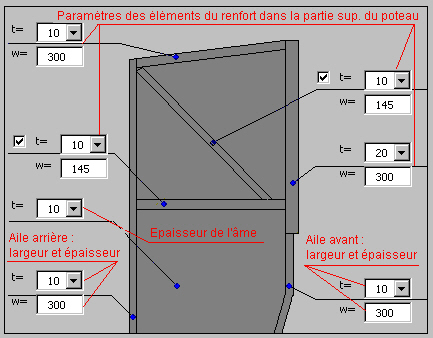

Spécifiez les cotes comme sur la figure ci-dessous :

• l’épaisseur et la largeur de l’aile arrière
• l’épaisseur et la largeur de l’aile avant
• les épaisseurs et les largeurs des éléments du renfort dans la partie supérieure du poteau (platine d’about, platine dans le chapiteau du poteau, raidisseurs obliques et horizontaux)

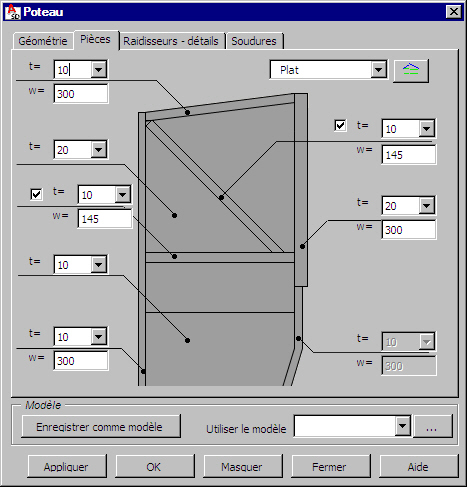

Dans la partie supérieure de la boîte de dialogue vous pouvez sélectionner la famille de pièces. Les familles de profilés disponibles dans la liste de sélection sont des familles définies dans la boîte de dialogue Gestionnaire de familles. Pour ajouter une famille à la liste, cliquez sur . La boîte de dialogue Gestionnaire de familles s'affiche, dans laquelle vous pouvez sélectionner une famille.

Remarque : Il n’est pas nécessaire de définir tous les raidisseurs dans la partie supérieure du poteau. Si vous cochez les options à côté des champs de définition des dimensions du raidisseur oblique et horizontal, l’élément sera généré automatiquement.

Après la définition des cotes de la poutre à âme pleine/des pièces, cliquez sur l’onglet Soudures pour afficher la boîte de dialogue Poteau - Soudures.
