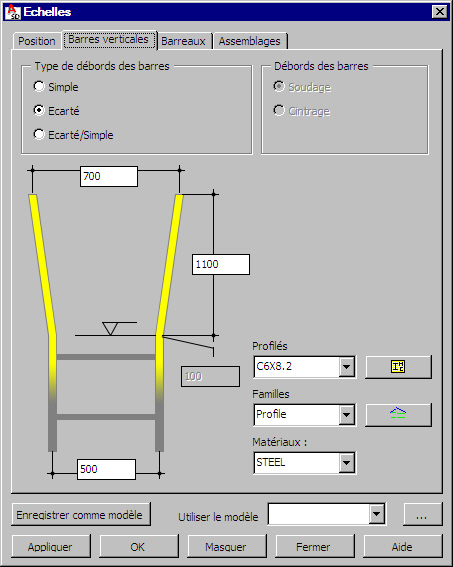

Les options disponibles sur cet onglet permettent de sélectionner : en quel profilé seront faits les éléments verticaux de l’échelle, à quelle famille appartiendront ces éléments et le matériau.
Dans la présente version du logiciel, trois types des débords des barres verticales sont disponibles :
- Simple
- Prolongé
- Ecarté/Simple

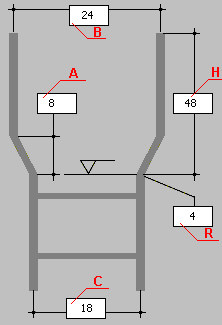

Pour le type sélectionné, l’utilisateur peut définir les paramètres suivants (voir la figure ci-dessous) :
- A - la longueur verticale du segment oblique (écarts) – le paramètre n'est disponible que pour le type 3
- B - la longueur de l’espacement écarté des éléments - le paramètre n’est disponible que pour les types 2 et 3
- C - l’espacement des éléments
- H - la hauteur des débords des éléments au-dessus du niveau de marche (en fonction de la hauteur du garde-corps sur le niveau supérieur)
- R - l’angle de cintrage des éléments (l’option n’est pas disponible pour le débord soudé) - le paramètre n’est disponible que pour les types 2 et 3.
Pour les débords des barres, sélectionnez la méthode de formation du débord des éléments verticaux (soudure ou cintrage).
Utilisez les options dans la partie inférieure de la boîte de dialogue pour assigner des attributs aux barres de l'échelle générée : profilés de barres verticales, types de familles de barres verticales et matériaux.
Les profilés disponibles dans la liste de sélection sont des profilés définis dans la boîte de dialogue Liste de profilés. Pour ajouter un profilé à la liste, cliquez sur
. La boîte de dialogue Liste de profilés s'affiche, dans laquelle vous pouvez sélectionner un profilé.
Les familles de profilés disponibles dans la liste de sélection sont des familles définies dans la boîte de dialogue Gestionnaire de familles. Pour ajouter une famille à la liste, cliquez sur
. La boîte de dialogue Gestionnaire de familles s'affiche, dans laquelle vous pouvez sélectionner une famille.
Après la définition des paramètres des barres verticales de l’échelle et le passage à l’onglet Barreaux, le logiciel affiche la boîte de dialogue Echelles - barreaux.
