Autodesk AutoCAD Structural Detailing - Steel fournit des options supplémentaires pour les boulons :
Recherche des perçages sans boulons dans les éléments sélectionnés ou dans une structure entière
Pour accéder à cette option, tapez _RBCS_inq_emptyholes dans la ligne de commande, puis sélectionnez les éléments. Le programme commence la recherche des perçages sans boulons et affiche les résultats.
Ajustement de la direction du perçage pour le système de coordonnées de l'élément
Cette option permet de sélectionner une direction de perçage indépendamment du système de coordonnées courant d'un modèle. La sélection d'un perçage est basée sur le système de coordonnées local d'un élément sélectionné.
Pour accéder à cette option :
- sélectionnez l'option Perçage/Boulon, spécifiez les paramètres et cliquez sur Perçage
- sélectionnez les objets à percer
- lorsque la ligne de commande affiche: Définissez la position du premier trou [ajustez la direction à l'Elément], tapez E et sélectionnez un objet. Deux flèches s'affichent alors : une rouge (parallèle à la direction X du système de coordonnées local d'un profilé ou à l'arête de la tôle sélectionnée) et une verte (indiquant la direction de perçage et modifiant la position en fonction de l'option sélectionnée). Vous pouvez sélectionner l'une des deux directions pour les tôles (+ Z et -Z) et l'une des quatre directions de profilé (+Y, -Y, +Z et -Z).
Cette option ne fonctionne pas dans les cas suivants :
- Profilés courbes
- Si une arête sélectionnée d'une tôle ou d'un profilé n'est pas rectiligne
- une arête de tôle sélectionnée ne se trouve pas dans le plan parallèle au plan de la tôle (important pour les tôles pliées).
Modification du perçage et des écrous
Le menu contextuel de la boîte de dialogue Gestionnaire d'objets comporte deux options supplémentaires, qui sont disponibles lorsque vous sélectionnez un boulon.
- Modifier les boulons - si cette option est sélectionnée, elle ouvre la boîte de dialogue Paramètres des boulons, dans laquelle vous pouvez modifier les paramètres des boulons.

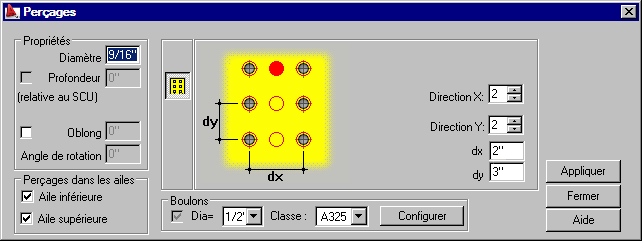

- Modifier les trous - Si cette option est sélectionnée, elle ouvre la boîte de dialogue Perçages, qui comporte le bouton Appliquer, comme illustré ci-dessous.
Utilisez le bouton Appliquer pour modifier simultanément les paramètres de boulons et de perçage, ainsi que l'espacement dans les résultats d'aperçu de la modification.
- Modifier propriétés dans la boîte de dialogue (disponible dans l'onglet Modifications) - Lorsque vous sélectionnez des perçages et cliquez sur cette option, elle ouvre la boîte de dialogue Perçages, dans laquelle vous pouvez modifier le diamètre et la forme de ces perçages sélectionnés. Cette option permet de modifier de manière indépendante le diamètre et la forme des perçages dans les objets assemblés.
