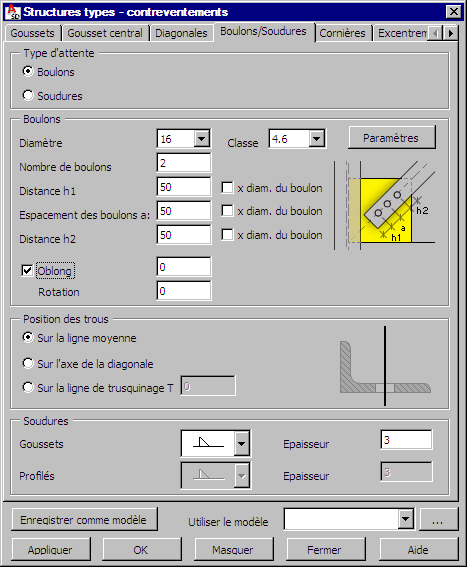

Les options disponibles sur cet onglet permettent de définir les paramètres des attaches (boulons ou boulons et soudures).
Pour Type de connexion, spécifiez Boulons ou Soudures pour le contreventement défini. En fonction du type sélectionné, les options appropriées deviennent disponibles.
Définissez un assemblage soudé :
- type et épaisseur des soudures pour les gousset
- type et épaisseur des soudures pour les profilés des diagonales.
Définissez un assemblage vissé :
- paramètres des boulons :
diamètre et classe du boulon ; cliquez sur le bouton Paramètres pour ouvrir la boîte de dialogue Paramètres des boulons
nombre de boulons
distance h1 (voir la figure ci-dessous) ; ce paramètre peut être défini comme le multiple du diamètre du boulon (option x diam. du boulon activée)
espacement des boulons (voir la figure ci-dessous) ; ce paramètre peut être défini comme le multiple du diamètre du boulon (option x diam. du boulon activée)
distance h2 (voir la figure ci-dessous) ; ce paramètre peut être défini comme le multiple du diamètre du boulon (option x diam. du boulon activée)
Si vous sélectionnez Oblong, vous pouvez définir des trous de boulon ovales (dans les diagonales). En outre, vous pouvez définir un angle de rotation pour le trou (par rapport à l'angle oblique). Si l'option Oblong n'est pas sélectionnée, les trous des boulons seront ronds.
- position des trous dans le profilé des diagonales
sur la ligne moyenne
sur l’axe de la diagonale
sur la ligne de trusquinage ; il faut définir la valeur du paramètre T (les distances du profilé de la diagonale).
Après la définition des paramètres des attaches, vous pouvez définir aussi les paramètres des tubes et entretoises (en fonction des options sélectionnées sur les onglets précédents de la boîte de dialogue Contreventements).
