Pour ajouter une lumière photométrique à un luminaire

Un luminaire est un objet qui gère les composants d'un dispositif d'éclairage. Les dispositifs d'éclairage peuvent être représentés en imbriquant des lumières photométriques dans des blocs qui contiennent la géométrie.

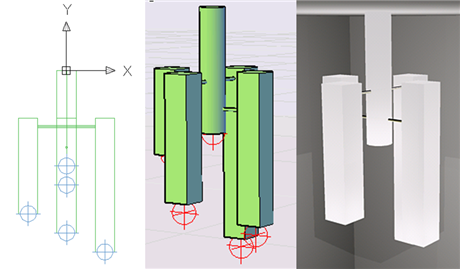

Un exemple d'objet luminaire.

1. Cliquez sur l'onglet Visualiser le groupe de fonctions Lumières la liste déroulante Lumières.Unités d'éclairage internationales.. Trouver
2. Définissez la valeur sur 1 (unités d'éclairage américaines) ou 2 (unités d'éclairage internationales) pour l'éclairage photométrique.
3. Cliquez sur l'onglet Vue le groupe de fonctions Palettes Palettes d'outils. Trouver
4. Cliquez avec le bouton droit de la souris sur la barre de titre de la palette Outils. Cliquez sur Lumières photométriques.
5. Faites glisser une lumière de la palette vers le dessin.
6. Faites glisser une autre lumière de la palette vers le dessin.
7. Sur la ligne de commande, entrez bloc pour créer un appareillage électrique avec les lumières placées dans le dessin.
