A propos de l'utilisation des nuages de points

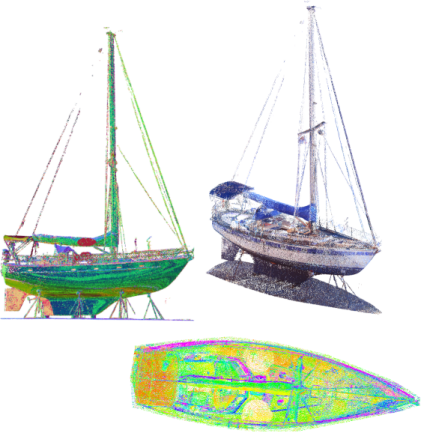

Un nuage de points est un grand ensemble de points placés dans un système de coordonnées tridimensionnel. Des millions de points collectés par des scanners laser 3D ou d'autres technologies créent des représentations 3D des structures existantes.

Les fichiers de nuage de points prennent en charge le processus de conception en fournissant un contexte réel dans lequel vous pouvez recréer les objets référencés ou insérer d'autres modèles. Une fois qu'un nuage de points est attaché à un dessin, vous pouvez l'utiliser comme référence de dessin, changer son affichage ou appliquer une stylisation des couleurs pour distinguer différents objets.

Utilisation d'Autodesk® ReCap pour créer des nuages de points à partir de fichiers de numérisation

Les nuages de points sont générés à partir de données brutes regroupées par un scanner 3D pour obtenir des points à partir de bâtiments, de topographies ou d'éléments fabriqués. Pour pouvoir utiliser les données, convertissez-les au préalable en fichiers de nuage de points lisibles. Utilisez ReCap pour convertir des données de numérisation brutes en fichiers de numérisation (RCS) et créer des fichiers de projet (RCP) faisant référence à plusieurs fichiers RCS. Les deux formats peuvent être associés à un dessin AutoCAD.

Association d'un nuage de points à un dessin

Associer un fichier RCS ou RCP à un dessin revient à associer une référence externe (Xréf). Si l'unité de mesure dans le nuage de points attaché est différente de celles du dessin cible, le nuage de points est automatiquement mis à l'échelle en fonction du type d'unité dans le dessin cible.

Remarque : Les nuages de points ne sont pas pris en charge sur les systèmes d'exploitation 32 bits. Pour utiliser des nuages de points, vous devez disposer d'un système d'exploitation 64 bits et l'accélération matérielle doit être activée.

Visualisation des nuages de points

Modifiez les paramètres d'affichage pour simplifier l'affichage et améliorer les performances. Appliquez des stylisations de couleurs pour représenter visuellement les données que vous souhaitez.

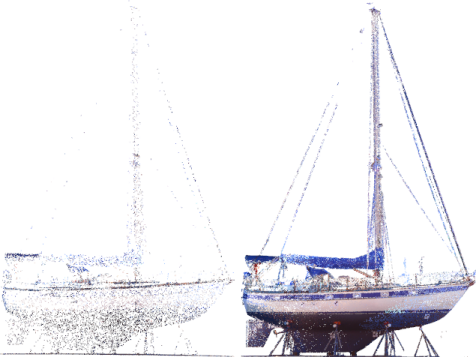

• Modifiez la densité du nuage de points et la taille des points. Gérez les performances du programme et le bruit visuel en augmentant ou en diminuant le nombre de points visibles, ainsi que la taille des points.

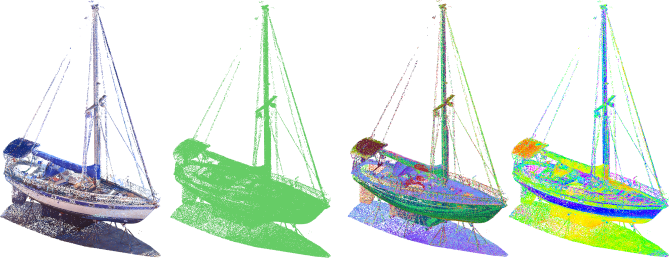

• Utilisez la stylisation des couleurs. La stylisation des couleurs permet d'analyser des objets dans le nuage de points. Vous pouvez conserver les couleurs de numérisation d'origine ou styliser le nuage de points en fonction de la couleur de l'objet, des normales (orientation des points), de l'élévation ou des données de classification LAS.


Délimitation des nuages de points

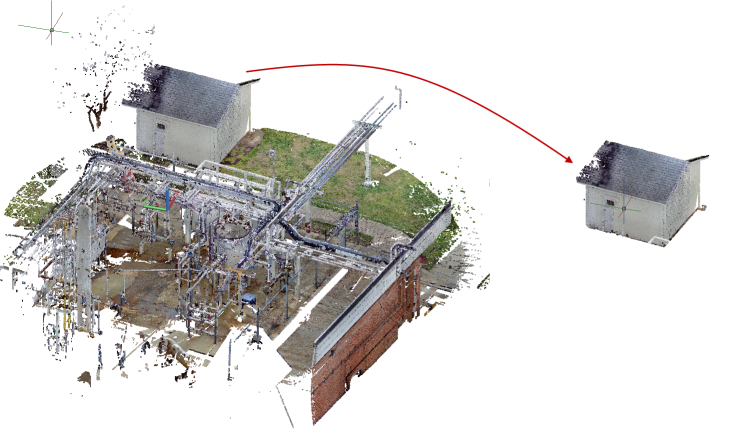

Délimitez des zones rectangulaires, polygonales ou circulaires de manière à afficher uniquement les parties appropriées du nuage de points.

Opérations d'édition standard au niveau des nuages de points

• Vous pouvez couper, copier, coller, déplacer, mettre à l'échelle, faire pivoter et effacer des nuages de points.
• Vous pouvez modifier les propriétés générales, telles que la couleur et le calque, dans la palette Propriétés. Voir aussi : modification du point d'insertion, rotation et échelle; verrouillage et déverrouillage du nuage de points; affichage ou masquage des zones délimitées; sélection d'une stylisation des couleurs et d'un schéma de couleurs.

Remarque : La commande MIROIR3D copie et déplace un nuage de points, mais n'en crée pas une copie miroir. Vous ne pouvez pas décomposer un nuage de points.

Navigation dans les nuages de points

Plusieurs outils sont disponibles pour naviguer dans les nuages de points.

• Utilisez le Gestionnaire de nuages de points pour afficher ou masquer des régions distinctes (fichiers RCS) dans un projet de nuage de points (fichier RCP). Cliquez deux fois sur une numérisation dans le gestionnaire de nuages de points pour afficher le nuage de points selon le point de vue obtenu depuis l'emplacement de la caméra pour cette numérisation. Utilisez la commande PIVOT3D ou NAVIGATION3D pour effectuer un panoramique.
• Utilisez la commande ORBITE3D conjointement avec la variable système ORBITAUTOTARGET pour définir un point cible lors de la mise en orbite autour d'un nuage de points.
• Les commandes ORBITE3D , PIVOT3D et NAVIGATION3D sont disponibles dans le groupe de fonctions Affichage de l'onglet contextuel Nuage de points :
• Utilisez l'option Objet de la commande SCU pour aligner le SCU sur le point le plus proche d'un nuage de points ou l'un de ses segments planaires (si le nuage de points inclut des données de segmentation provenant d'Autodesk ReCap).
