Boîte de dialogue Options de masquage

Cette boîte de dialogue vous permet de définir les valeurs par défaut pour la commande AMSHIDE.

Valeurs par défaut de la boîte de dialogue AMSHIDE

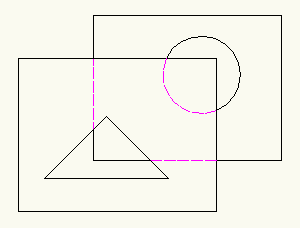

	Afficher les lignes cachées Définit l'affichage par défaut des lignes cachées sous forme de lignes discontinues. Si vous ne cochez pas cette case, les lignes cachées sont invisibles par défaut. Effets de la case à cocher Afficher les lignes cachées Dans cet exemple, la case Afficher les lignes cachées est cochée. Dans cet exemple, la case Afficher les lignes cachées est décochée.
	Utiliser le contour extérieur uniquement Utilise uniquement les contours extérieurs des objets pour les calculs de premier plan. Si le contour extérieur contient des ouvertures de type perçage ou fente, le programme les ignore, et les objets d'arrière-plan sensés être visibles par ces ouvertures restent cachés. Effets de la case à cocher Utiliser le contour extérieur uniquement Dans cet exemple, le premier plan se compose de l'objet rectangulaire (flèche noire) et d'un objet d'ouverture triangulaire (flèche bleue). Puisque la case Utiliser le contour extérieur uniquement est cochée, les objets d'arrière-plan ne sont pas visibles par l'ouverture. Le programme les affiche sous forme de lignes masquées. Dans cet exemple, l'option Utiliser le contour extérieur uniquement n'est pas sélectionnée. Les objets d'arrière-plan sont visibles par l'ouverture triangulaire.
	Inversion premier plan Inverse le rôle des objets de premier et d'arrière plan. Le programme affiche les objets chevauchés par le premier plan et masque ceux que le contour du premier plan ne chevauche pas.
	Utiliser les contours uniquement Exclut du premier plan tous les objets inappropriés. Par défaut, le programme prend en compte uniquement les contours fermés tracés sur les calques Mechanical AM_0, AM_1 et AM_2 (calques de contour) et les contours fermés tracés sur les calques créés à l'aide de la commande AutoCAD LAYER spécifique au premier plan.
	Masquer uniquement les objets nécessaires Indique que la commande AMSHIDE doit ignorer les objets d'arrière-plan non valides (par exemple, les hachures et les lignes de construction).
Aperçu dynamique lors de l'édition Affiche un aperçu dynamique dans la zone de dessin lorsque des modifications sont apportées dans la boîte de dialogue Situation de masquage.
Mettre à jour l'ordre de tracé Met à jour l'ordre de tracé pour refléter la sélection de premier plan et d'arrière-plan de la situation de masquage. Il est recommandé de ne pas cocher cette case, sauf si vous utilisez des objets pleins (par exemple des bitmaps). Pour plus d'informations sur l'ordre de tracé, reportez-vous à la documentation relative à la commande DRAWORDER d'AutoCAD.
Sélectionner automatiquement les objets d'arrière-plan Définit la sélection automatique par la commande AMSHIDE des entités d'arrière-plan lors de la création d'une situation de masquage.
Limiter la sélection des entités d'arrière-plan à Définit le nombre maximal d'objets pouvant être automatiquement sélectionnés par le programme pour l'arrière-plan. Lors de la création d'une situation de masquage, si le système détecte un nombre d'objets supérieur, vous êtes invité à sélectionner l'arrière-plan manuellement.
Invite lors du dépassement du nombre d'entités de premier plan : Définit le nombre maximal d'objets que le programme peut sélectionner pour le premier plan. Lorsque ce nombre est dépassé, vous êtes invité à sélectionner manuellement les objets de premier plan.
