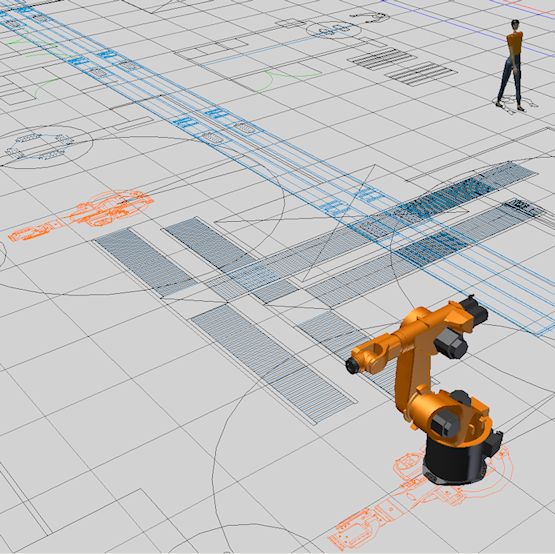

Vous pouvez créer un dessin 2D d'une implantation de sol d'usine affichant tous les composants d'usine et techniques dans leurs emplacements appropriés dans AutoCAD. Le dessin peut également être créé dans un autre programme de CAO capable de générer un fichier au format DWG. A l'aide de la commande Ajouter une superposition DWG, le dessin peut ensuite être superposé sur le sol de l'usine dans Inventor Factory afin d'être utilisé comme guide d'accrochage pour un positionnement précis des équipements d'usine 3D.
Une fois qu'ils sont positionnés, cliquez avec le bouton droit de la souris sur le noeud de la superposition DWG dans le navigateur de l'ensemble pour afficher un menu contextuel avec plusieurs options. Le dessin peut être repositionné, mis à l'échelle, pivoté, cadré ou supprimé. La visibilité des calques du dessin peut également être activée et désactivée. Si des équipements AutoCAD Factory 2D sont présents dans la superposition, ils peuvent être remplacés par des équipements Inventor Factory 3D à l'aide de l'option Placer automatiquement les équipements 3D. Le menu contextuel propose également une option pour ouvrir la superposition directement dans AutoCAD (toutes les variantes d'AutoCAD sont prises en charge).
