Boîte de dialogue Epaississement/Décalage

Détermine l'épaisseur des faces et le décalage des surfaces.

Mode d'accès

Ruban : onglet Modèle 3D groupe de fonctions Modifier Epaississement/Décalage

Ajoute ou supprime de l'épaisseur sur les faces d'une pièce ou d'une surface composée, crée une surface de décalage à partir d'une face de pièce ou d'une surface ou crée un solide.

Onglet Epaississement/Décalage

Permet de définir les éléments requis pour une fonction d'épaississement ou de décalage.

Sélectionnez

Permet de spécifier les faces à épaissir ou à partir desquelles créer une surface de décalage.

Solides

Permet, si le modèle comporte plusieurs corps solides, de sélectionner le corps concerné.

Mode de sélection

Filtre la géométrie pour limiter la sélection à des faces individuelles ou à une surface composée. Vous pouvez sélectionner plusieurs faces connectées ou une surface composée, mais pas un mélange des deux.

Distance

Permet de définir l'épaisseur de la fonction d'épaississement ou la distance de la fonction de décalage.

Lorsque le résultat est une surface, la distance de décalage peut être nulle (pour copier une surface ou des faces individuelles à partir d'un modèle solide ou d'une surface).

Résultat

Permet de spécifier si la fonction correspond à un solide ou à une surface. Solide constitue la sélection par défaut.

Opération

Indique le type de l'opération.

Union

Ajoute à la pièce solide le volume créé par la fonction d'épaississement.

Soustraction

Enlève de la pièce solide le volume créé par la fonction d'épaississement.

Intersection

Crée une nouvelle fonction à partir du volume partagé par la fonction d'épaississement et la pièce solide. La matière qui ne fait pas partie du volume partagé est supprimée.

Nouveau solide

Crée un corps solide. Si l'opération d'épaississement correspond à la première fonction de solide dans un fichier pièce, cette option est sélectionnée par défaut. Sélectionnez cette option pour créer un corps dans un fichier pièce contenant des corps solides. Chaque corps constitue un regroupement indépendant de fonctions, distinct des autres corps. Un corps peut partager des fonctions avec d'autres corps.

Direction

Prolonge la fonction d'épaississement ou de décalage dans l'une ou l'autre direction ou de manière égale dans les deux sens.

Raccordement automatique

Technologie de recréation des raccordements consistant à déplacer automatiquement les faces tangentes adjacentes et, le cas échéant, à créer des raccordements. Il est activé par défaut dans l'environnement de modélisation de pièces.

Les illustrations ci-dessous présentent un modèle auquel une opération d'épaississement avec et sans raccordement automatique est appliquée.

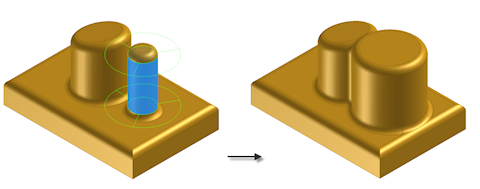

Raccordement automatique désactivé

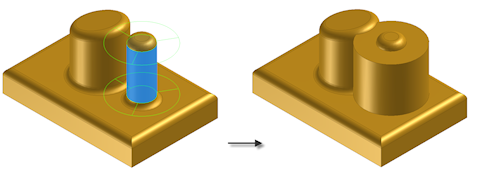

Raccordement automatique activé

L'option de raccordement automatique est disponible sous réserve que vous ayez sélectionné des faces solides pour l'opération d'épaississement. Elle est également activée lorsque la fonction d'épaississement est prolongée dans la direction positive ou négative, mais pas lorsque la fonction est prolongée de manière égale dans les deux sens.

Lorsque l'option de raccordement automatique est activée, les fonctions d'épaississement suivantes ne sont pas disponibles :

• Union, Soustraction ou Intersection
• Nouveau solide
• Deux directions
• Surface
• Surface composée

Onglet Autres

Offre une méthode permettant de sélectionner des faces de pièce enchaînées ou de créer des surfaces dotées de côtés. Permet également de définir et d'activer les caractéristiques des solutions de décalage approximatives.

Enchaînement automatique de faces

Indique plusieurs faces à tangente continue qui sont à épaissir. L'épaississement de ces faces est réalisé à l'aide de la même opération booléenne et dans la même direction. Cette case est désactivée par défaut.

Créer des surfaces verticales

Crée, pour les fonctions de décalage, des faces verticales ou latérales permettant de connecter les faces de décalage à la surface composée d'origine. Les surfaces verticales sont uniquement créées au niveau des arêtes de surface internes, pas au niveau des arêtes de délimitation des surfaces. Cette case est désactivée par défaut.

Les surfaces verticales ne peuvent pas joindre une surface décalée à la pièce solide.

Autoriser l'approximation

Lorsqu'il n'y a aucune solution précise, cette option autorise un écart par rapport à l'épaisseur spécifiée lors du calcul de la fonction de décalage. Une solution précise permet de créer une surface décalée dans laquelle à chaque point de la surface d'origine correspond un point de la surface décalée. La distance entre ces deux points est égale à la distance indiquée.

Déterminez si vous voulez autoriser une solution approximative, puis cliquez sur la flèche afin de sélectionner un type d'écart dans la liste.

• L'écart moyen est divisé pour se situer à la fois au-dessus et au-dessous de la distance spécifiée.
• Jamais trop fin(ne) permet de conserver la distance minimum. L'écart doit se situer au-dessus de la distance spécifiée.
• Jamais trop épais(se) permet de conserver la distance maximum. L'écart doit se situer au-dessous de la distance spécifiée.

Optimisée

Le calcul est effectué à l'aide d'une tolérance raisonnable et d'une durée de calcul minimale.

Spécifier la tolérance

Procède au calcul à l'aide d'une valeur de tolérance spécifiée par l'utilisateur. Cette opération peut nécessiter un temps de calcul considérable.
