Référence relative à la commande Rechercher les erreurs

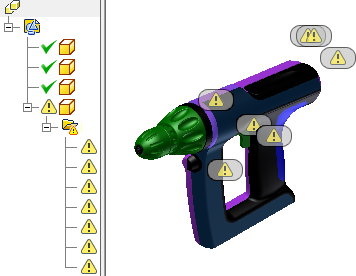

Analyse les données converties et fournit des informations de diagnostic. Signale les erreurs détectées et les regroupe par type dans le navigateur. Cliquez sur le dossier des types d'erreur pour afficher les glyphes d'erreur à tous les emplacements. Développez le dossier des erreurs et cliquez sur une entrée pour afficher un seul glyphe d'erreur.

Conseil : Maintenez la touche Maj ou Ctrl enfoncée pour sélectionner plusieurs erreurs.

Cliquez sur un glyphe pour zoomer sur l'erreur et activer les outils de réparation dans la mini-barre d'outils.

Mode d'accès :

Dans le navigateur de la pièce, cliquez deux fois sur le noeud de réparation pour entrer dans l'environnement de réparation. Pour commencer, effectuez l'une des opérations suivantes, puis cliquez sur OK : Sur le ruban, cliquez sur l'onglet Réparer le groupe de fonctions Réparer Rechercher les erreurs . L'option Sélectionner tout permet de vérifier tous les corps. Vous pouvez également sélectionner des données dans la fenêtre graphique ou dans le navigateur. Remarque : L'élément "données" fait référence aux solides et surfaces. Dans le navigateur, cliquez avec le bouton droit de la souris sur un noeud de réparation et sélectionnez Rechercher les erreurs. Seules les données de ce noeud sont examinées.

Erreurs relatives à la géométrie

Types d'erreur
Surfaces auto-sécantes	Une surface qui se plie sur elle-même est une surface auto-sécante. Les surfaces doivent être continues et lisses sans changement de direction.
Courbes auto-sécantes	Les données de courbe englobent les lignes, les arcs ou les splines. Les courbes doivent être lisses sans changement de direction. Elles ne peuvent pas être inversées, torsadées ou coupées.
Incertitude de la modélisation	Les corps ou surfaces contiennent des erreurs de moindre importance.
Faces se chevauchant	Deux faces, ou plus, sont coplanaires ou se superposent.
Faces sécantes	Deux faces, ou plus, convergent ou passent l'une à travers l'autre.
Surfaces irrégulières	La surface générée, qui était approximative lors de la conversion, ne correspond pas aux tolérances du système de la surface originale dans le fichier importé. Ou alors, un point de la surface n'est pas dans la même direction que le reste de la surface. Ces erreurs peuvent se produire lorsque des surfaces sont torsadées ou sont réduites dans une petite zone.
Problèmes d'orientation des faces	La direction du contour fermé n'est pas cohérente avec la normale de face ou les contours fermés internes ne correspondent pas entre eux. Le côté supérieur d'une face est considéré comme la normale de surface. Toutes les faces adjacentes d'un solide doivent avoir une direction de normale cohérente. Par exemple, pour être un solide correct, la direction de la normale de toutes les faces d'une boîte doit pointer vers l'intérieur ou vers l'extérieur.
Problèmes d'orientation du contour fermé	La direction du contour fermé extérieur n'est pas cohérent avec la direction normale de face. Si la face possède des îlots (contours fermés inclus dans le contour fermé extérieur), la direction de la normale des îlots doit être dans la direction opposée au contour fermé extérieur. La direction du contour fermé est défini par le point de départ et l'extrémité, ainsi que par l'indicateur de direction. En plus du fait que le contour fermé et les îlots ont la même direction, la direction normale d'une surface doit être cohérente avec la direction du contour fermé. En cas de directions opposées, une erreur est détectée.
Sommets en double	Les points de départ et les extrémités d'une arête sont des sommets. Lors de la conversion, des tentatives de fusion de sommets répondant aux tolérances du système sont effectuées. Des sommets en double peuvent apparaître, lorsque de très petites arêtes composent un objet complexe.
Courbe irrégulière	Les données mathématiques sont incohérentes dans la définition de la courbe ou un vecteur est nul. Cette erreur peut se produire lorsque la surface approximative ne correspond pas aux tolérances du système de la surface définie dans le fichier neutre.
Singularité de surface	Un point du vecteur de la surface n'est pas correctement défini. Il est impossible de déterminer la normale de surface.
Surface dégénérée	Les points de la surface se trouvent dans une zone trop petite.
Discontinuités de surface	La direction de la normale ou la courbure de la surface a été brusquement modifiée. Il est possible que cette erreur soit provoquée par une géométrie déconnectée. Les surfaces doivent être lisses (G1, G2) sans changement de direction brusque (G0).
Discontinuités de courbe	Les données de courbe englobent les lignes, les arcs ou les splines. Les courbes doivent être lisses sans changement de direction brusque, ni transition abrupte entre les courbes (G0).
