Exercice 1 : Exporter des classes d'objets vers le format SDF

Dans cet exercice, vous allez exporter les classes d'objets de votre dessin vers plusieurs classes d'objets dans un fichier Autodesk SDF unique.

Remarque :

Cet exercice fait appel à la carte que vous avez créée dans l'Exercice 1 : Créer des objets à l'aide de classes d'objets.

Pour procéder à une exportation vers un fichier Autodesk SDF à l'aide de classes d'objets

1. Si besoin, ouvrez le fichier ObjectClass.dwg créé précédemment.
2. Cliquez sur l'onglet Sortiegroupe de fonctions Transfert de données MapAu format SDF. Trouver
3. Dans la boîte de dialogue Emplacement d'exportation, procédez comme suit :
   • Vérifiez que l'élément Autodesk SDF (*.sdf) est sélectionné dans la liste déroulante Type de fichier.
   • Accédez au dossier dans lequel vous avez copié les données du didacticiel.
   • Entrez le nom de fichier Roads_Parcels_Signals.sdf.
   • Cliquez sur OK.
4. Dans la boîte de dialogue Exporter, sous Sélection du filtre, cliquez sur Sélectionner des classes d'objets.
5. Dans la boîte de dialogue Sélectionner des classes d'objets, maintenez la touche Ctrl ou Maj enfoncée et cliquez sur les trois classes d'objets. Cliquez sur Sélectionner.
6. Dans la boîte de dialogue Exporter, cliquez sur l'onglet Classe d'objets et effectuez les opérations suivantes :
   • Sous Association de l'objet avec la classe d'objets, cliquez sur Créer plusieurs classes à partir d'un objet de dessin.
   • Pour Objet de dessin à utiliser, sélectionnez Classe d'objets.
   • Cliquez sur Sélectionner les attributs.
7. Dans la boîte de dialogue Sélectionner les attributs, développez l'élément Classes d'objets et sélectionnez les trois classes d'objets. Cliquez sur OK.

   Le nouveau fichier SDF ne contient qu'une classe d'objets pour chaque classe d'objets sélectionnée. Les propriétés de chaque classe d'objets correspondent aux attributs.

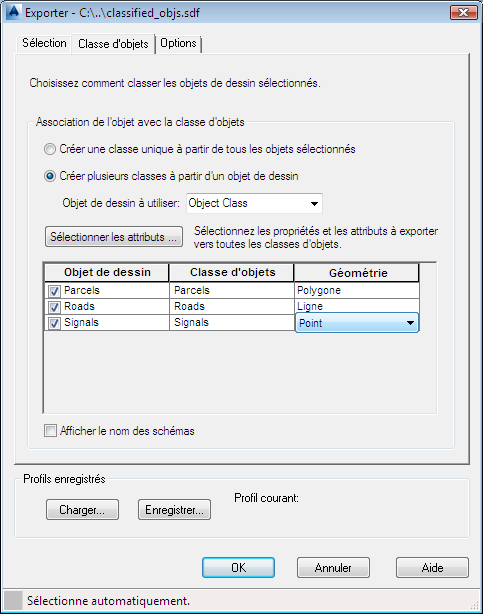

8. Dans l'onglet Classe d'objets de la boîte de dialogue Exporter, sous Association de l'objet avec la classe d'objets, indiquez l'entrée Géométrie adéquate :
   • Pour Roads, sélectionnez Ligne.
   • Pour Parcels, sélectionnez Polygone.
   • Pour Signals, sélectionnez Point.


   Créez des classes d'objets en indiquant le type de géométrie de chacune d'entre elles.

9. Cliquez sur OK.

Pour poursuivre ce didacticiel, passez à l'Exercice 2 : Se connecter au fichier SDF résultant.
