Exercice 2 : Se connecter au fichier SDF résultant

Dans cet exercice, vous allez vous connecter au fichier SDF que vous avez créé et consulter les classes d'objets créées à partir des trois classes d'objets.

Remarque :

Cet exercice utilise le fichier SDF que vous avez créé dans l'Exercice 2 : Se connecter au fichier SDF résultant.

Pour établir une connexion à un fichier SDF

1. Dans AutoCAD Map 3D, créez une carte. Cliquez sur NouveauDessin. Sélectionnez le gabarit map2d.dwt, puis cliquez sur Ouvrir.
2. Dans le nouveau fichier de carte, dans le volet Tâches, cliquez sur DonnéesConnexion aux données.
3. Dans la fenêtre Connexion aux données, effectuez les opérations suivantes :
   • Sous Connexions de données par fournisseur, cliquez sur Ajouter la connexion SDF.
   • Pour Fichier source, cliquez sur l'icône de fichier située en regard du champ.
   • Accédez au fichier SDF que vous avez créé dans l'Exercice 1 : Exporter des classes d'objets au format SDF.
   • Sélectionnez-le, puis cliquez sur Ouvrir.
   • Cliquez sur Connecter.

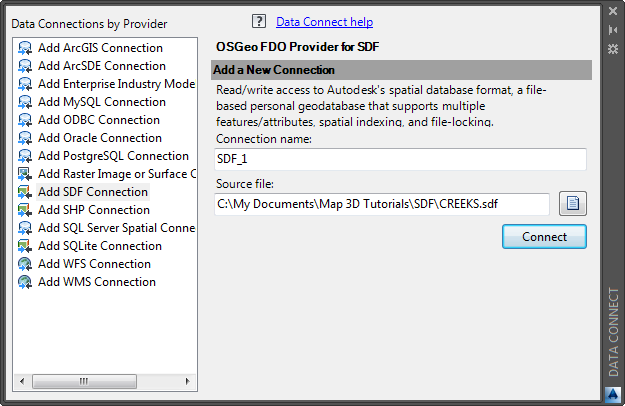

     Indiquez le fichier auquel se connecter.

   • Sous Ajouter les données à la carte, sélectionnez les trois classes d'objets répertoriées.

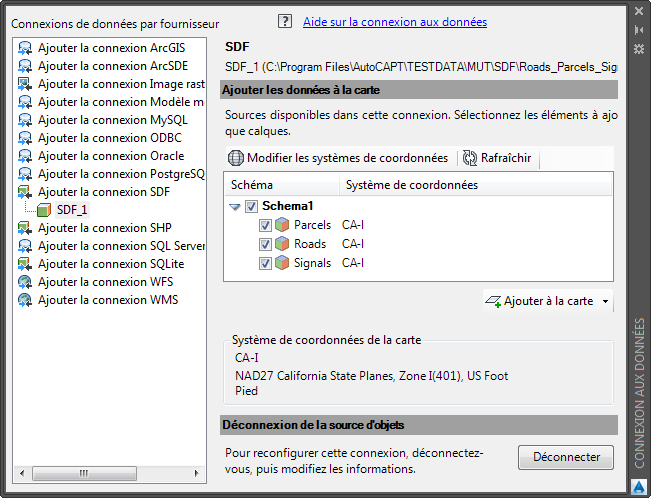

     Sélectionnez les classes d'objets et ajoutez-les à la carte.

   • Cliquez sur Ajouter à la carte.
4. Fermez la fenêtre Connexion aux données.
5. Dans le volet Tâches, cliquez sur l'onglet Gestionnaire d'affichage pour afficher les trois classes d'objets.

Pour poursuivre ce didacticiel, passez à l'Exercice 3 : Styliser la nouvelle classe d'objets.
