Création des canaux d'alimentation

Dans cette tâche, vous allez créer le système d'alimentation à l'aide de l'Assistant système d'alimentation.

1. Cliquez sur Géométrie > Système d'alimentation > Assistant système d'alimentation.



2. Cliquez sur Centre du moule.

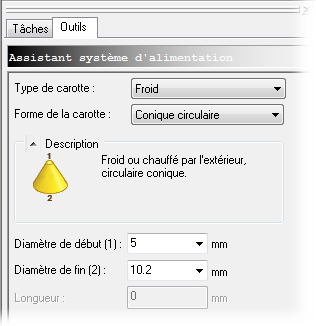

3. Cliquez sur Propriétés de la carotte Ellipse.

   1. Assurez-vous que le type de carotte est défini sur Froid.

   2. Assurez-vous que la forme de la carotte est définie sur Conique circulaire.

   3. Entrez 5 pour Diamètre de début (1).

   4. Entrez 10,2 mm pour Diamètre de fin (2).

   5. Cliquez sur OK.

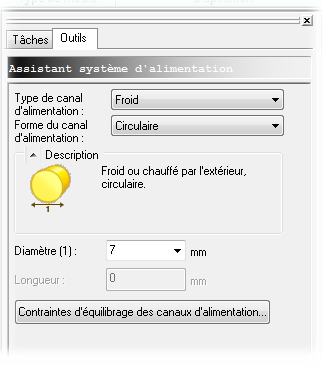

4. Cliquez sur Propriétés de canaux d'alimentation Ellipse.

   1. Assurez-vous le type de canal d'alimentation est défini sur Froid.

   2. Assurez-vous que la forme du canal d'alimentation est définie sur Circulaire.

   3. Entrez 7 mm pour Diamètre (1).

   4. Cliquez sur OK.



5. Cliquez sur Propriétés du seuil Ellipse.

   1. Assurez-vous que le type de seuil est défini sur Froid.

   2. Assurez-vous que la forme du seuil est Rectangulaire.

   3. Entrez 7 mm pour Largeur (1).

   4. Entrez 2,4 pour Epaisseur (2).

   5. Assurez-vous que l'orientation est définie sur Horizontale par longueur.

   6. Entrez 2 mm pour Longueur horizontale.

   7. Cliquez sur OK.



6. Assurez-vous que la présentation est définie sur Automatique.

7. Cliquez sur OK.
