Création d'un escalier par esquisse des lignes de contour et de contremarche

Lors de la création d'un escalier par esquisse, vous pouvez esquisser les limites et les contremarches au lieu de laisser Revit calculer la volée d'escalier automatiquement. Cette méthode vous permet d'avoir davantage de contrôle sur l'esquisse du tracé de l'escalier.

Pour esquisser des lignes de contour et de contremarche

1. Ouvrez une vue en plan ou une vue 3D.
2. Cliquez sur l'onglet Architecturele groupe de fonctions Circulationla liste déroulante Escalier (Escalier par esquisse).
3. Cliquez sur l'onglet Modifier | Créer une esquisse des escaliersle groupe de fonctions Dessiner (Limite).

   Esquissez les limites à l'aide de l'un des outils de dessin.

4. Cliquez sur Contremarche.

   Esquissez les contremarches à l'aide de l'un des outils de dessin.

5. Si vous le souhaitez, spécifiez un type de garde-corps pour l'escalier. Voir Spécification du garde-corps d'un nouvel escalier par esquisse.
6. Cliquez sur (Terminer le mode de modification).

   Revit génère l'escalier en appliquant automatiquement les garde-corps.

Exemple

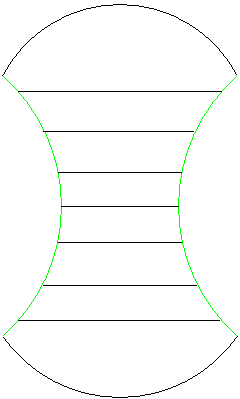

Escaliers esquissés à l'aide des outils Limite et Contremarche

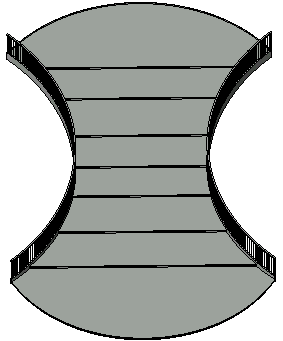

Vue 3D de l'escalier esquissé à l'aide des outils Limite et Contremarche

Garde-corps d'escalier à paliers

Lorsqu'un palier est inclus dans un escalier créé en esquissant des lignes de contour et de contremarche, scindez les lignes de contour à l'endroit où elles rejoignent le palier de manière à ce que le garde-corps suive précisément le palier et l'inclinaison de l'escalier.

1. Sélectionnez l'escalier et cliquez sur l'onglet Modifier | Créer une esquisse des escaliersle groupe de fonctions Modifier Scinder.
2. Scindez les lignes de contour au niveau de leur intersection avec le palier.


Pour modifier un escalier esquissé avec des lignes de contour et de contremarche

Sélectionnez l'escalier, puis utilisez les outils de dessin pour modifier le tracé. Modifiez les paramètres de type et d'occurrence de l'escalier pour modifier ses propriétés.

Conseils

• Ne reliez pas les lignes de contour droites et gauches entre elles. Vous pouvez les esquisser en tant que lignes simples ou lignes composées de plusieurs segments, en traçant une combinaison de segments droits et d'arcs, par exemple).
• Reliez les lignes de contremarche aux limites de gauche et de droite.
• La ligne de contremarche supérieure d'une volée d'escalier représente la contremarche réelle, sans marche.
