Exercice 2

Précédent : Chapitre 8 | Suivant : Chapitre 9

Cet exercice va vous apprendre à affecter des matériaux, ainsi qu'à créer un matériau personnalisé et à l'enregistrer dans une base de données de matériaux personnalisée.

1. Vérifiez que les unités sont réglées sur mm dans la branche Géométrie de la barre Etude de conception.

Autodesk Inventor, Autodesk ® Inventor Fusion, Pro / ENGINEER, SolidWorks :

Les unités sont normalement déjà définies sur mm. Aucune action n'est donc nécessaire.

UGNX :

1. Cliquez avec le bouton droit de la souris sur la branche Géométrie .
2. Sélectionnez Unités de longueur et mm .

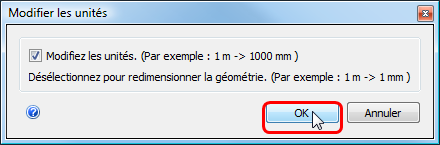

1. Cliquez sur OK dans la boîte de dialogue Modifier les unités.

2. Cliquez sur Matériaux dans l'onglet Configuration :

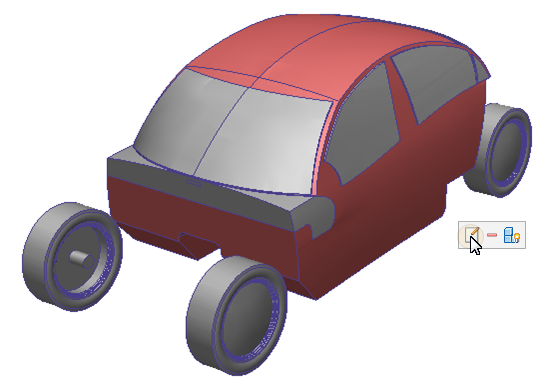

3. Cliquez avec le bouton gauche sur Car Body. Cliquez sur le bouton Modifier dans la barre d'outils contextuelle.

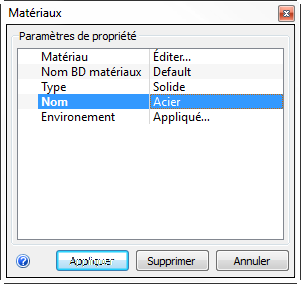

Type = Solide, Nom = Acier, cliquez sur Appliquer.

Remarque : Les champs figurant dans la colonne de droite deviennent des menus lorsque vous cliquez dessus.

5. Masquez Car Body.

Remarque : Pour masquer des objets, cliquez avec le bouton droit de la souris sur l'objet et sélectionnez Masquer. Vous pouvez aussi appuyer sur la touche Ctrl et cliquer avec le bouton du milieu de la souris sur l'objet.

6. Sélectionnez le volume d'air à l'intérieur de l'habitacle, puis cliquez sur le bouton Modifier dans la barre d'outils contextuelle.

7. Type = Fluide , Nom = Air , cliquez sur Appliquer .

8. Cachez la pièce air que vous venez d'affecter.

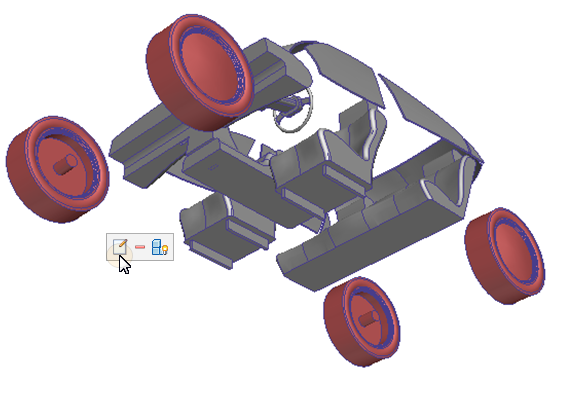

9. Sélectionnez les quatre roues et cliquez sur le bouton Modifier dans la barre d'outils contextuelle.

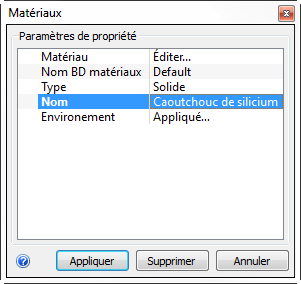

10. Type = Solide, Nom = Caoutchouc de silicium, cliquez sur Appliquer.

11. Cachez les roues.

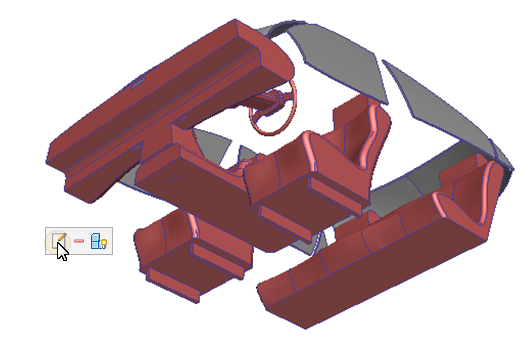

12. Sélectionnez le siège arrière, les deux sièges avant et la console. Cliquez sur le bouton Modifier dans la barre d'outils contextuelle.

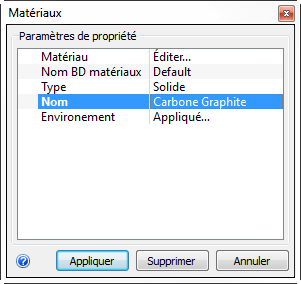

13. Type = Solide, Nom = Carbone Graphite. Cliquez sur Modifier sur la ligne Matériau.

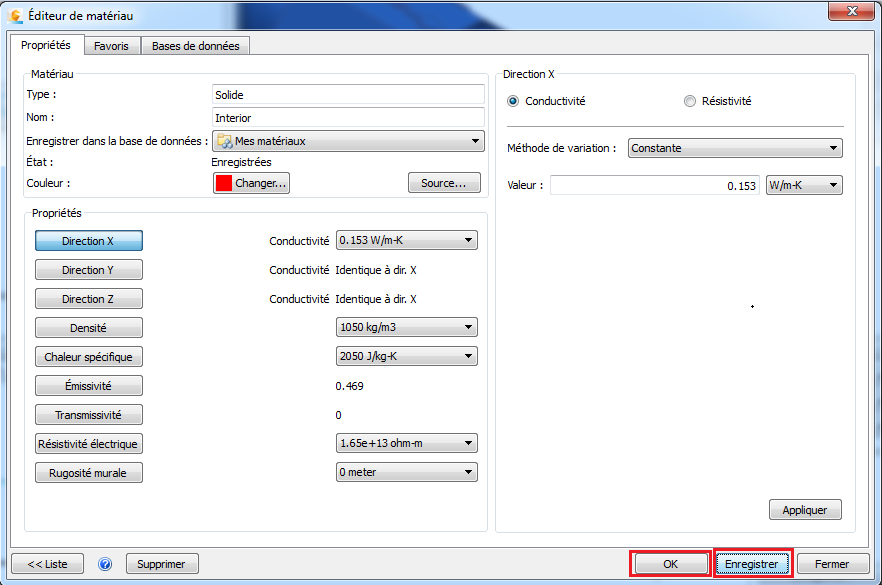

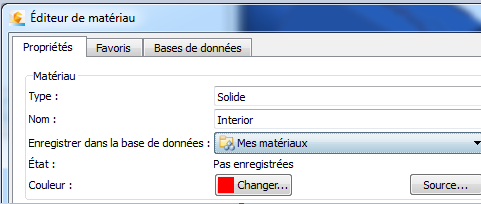

14. Dans l'Editeur de matériau, Nom = Intérieur, Enregistrer dans la base de données = Mes matériaux.

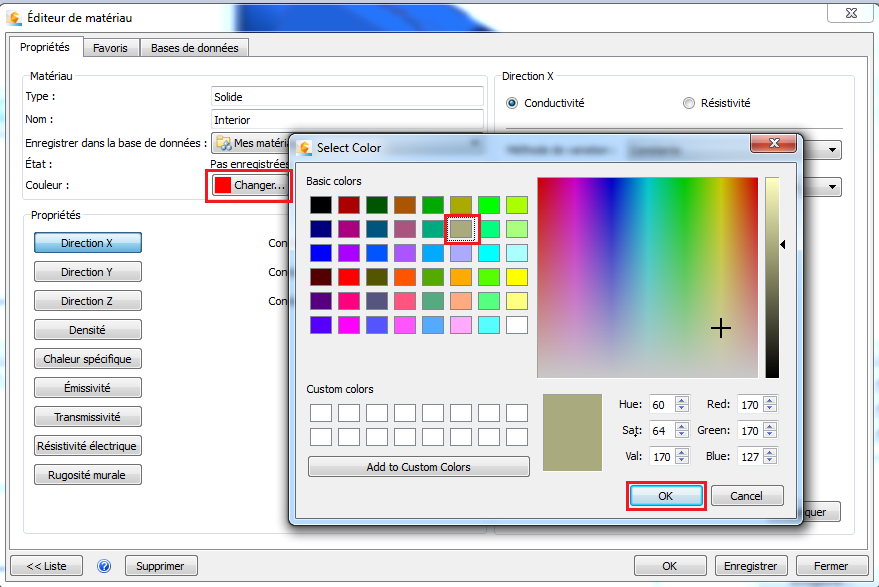

15. Cliquez sur la couleur : Modifier. Dans la boîte de dialogue Sélectionner la couleur, sélectionnez une couleur brune et cliquez sur OK .

Remarque : Nous aurions également pu modifier les propriétés physiques dans l'Editeur de matériau, si nécessaire.

16. Pour enregistrer le nouveau matériau dans votre base de données de matériaux personnalisée, cliquez sur Enregistrer et sur OK dans l'Editeur de matériau.

17. Pour appliquer le matériau "Intérieur", cliquez sur Appliquer dans la boîte de dialogue d'édition rapide de matériaux.

18. Cachez les sièges et la console.

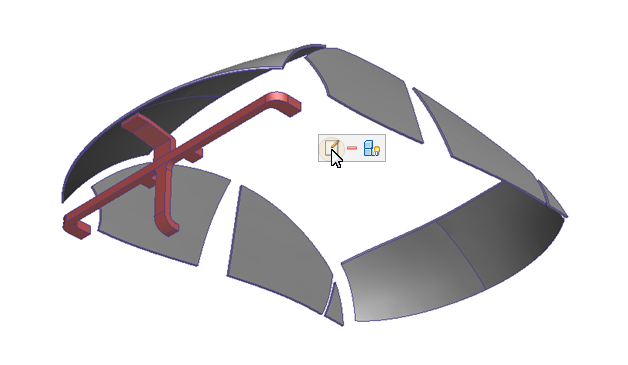

19. Sélectionnez les trois volumes d'air dans les conduits et cliquez sur le bouton Modifier dans la barre d'outils contextuelle.

Remarque : Les volumes du haut et du bas dans cette image ont été créés automatiquement par Autodesk Simulation CFD. Le volume du centre est une pièce provenant du modèle CAO. Nous allons utiliser cette pièce lors de l'attribution de la distribution de maillage pour présenter les contrôles de maillage.

20. Nom BD matériaux = Par défaut. Type = Fluide, Nom = Air. Cliquez sur Appliquer .

21. Effectuez cette opération uniquement si vous avez lancé le modèle à partir d'Autodesk ® Fusion.

Sélectionnez les trois gaines de sol :

Affecter un matériau solide :

• Nom BD matériaux = Mes matériaux
• Type = Solide
• Nom = Intérieur.
• Cliquez sur Appliquer .

Remarque : Pour la première itération de conception, aucun air ne s'écoule à travers ces gaines. L'attribution d'un matériau solide aux gaines les ferme. Dans la seconde itération de conception, vous allez changer le matériau et définir air, ce qui permet à l'air de s'écouler à travers les gaines.

22. Cachez les pièces air que vous venez d'affecter.

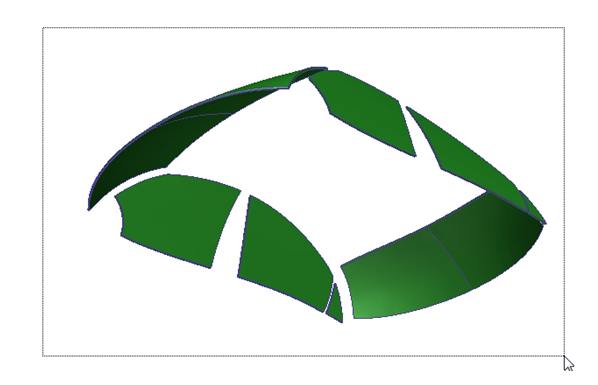

23. Appuyez sur le bouton gauche de la souris, maintenez enfoncé et faites glisser la souris pour tracer un rectangle autour des pièces restantes.

24. Cliquez avec le bouton gauche à l'extérieur du modèle et cliquez sur l'icône Modifier dans la barre d'outils contextuelle.

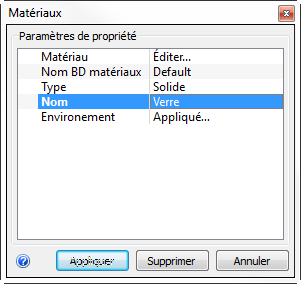

25. Type = Solide, Nom = Verre, cliquez sur Appliquer.

26. Cliquez avec le bouton droit de la souris hors du modèle et cliquez sur Tout montrer.

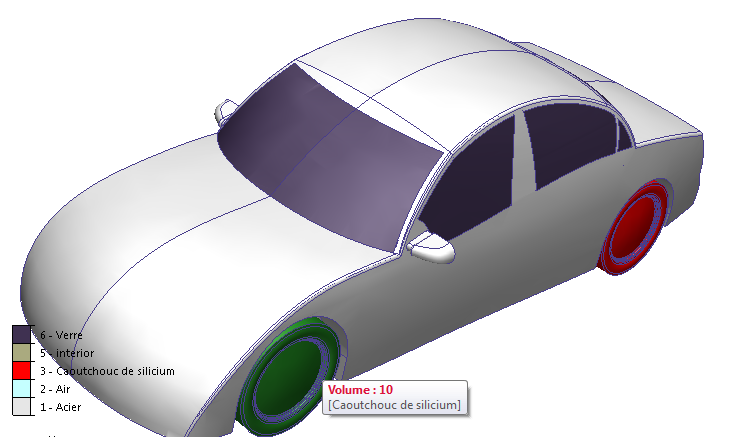

27. Confirmez que le matériau approprié est affecté à toutes les pièces  :

• Comparez les couleurs de pièce à la légende dans le coin inférieur gauche.
• Vous pouvez aussi passer la souris sur les pièces pour vérifier le matériau affecté.
• Si l'affectation à une pièce n'est pas correcte ou «  annulée  », veuillez effectuer les corrections nécessaires maintenant.

Fin de l'exercice
