Cet exercice va vous apprendre à utiliser le Centre de décision pour comparer les résultats provenant de conceptions et de scénarios différents sur la base des images récapitulatives et des données critiques.
Dans cet exercice, nous allons mettre à jour les images récapitulatives et des données critiques pour les entités que nous avons initialement créées pour la conception de ligne de base (baseline) sur la base des résultats de la nouvelle conception.
1. Pour commencer, ouvrez le Centre de décision en cliquant sur l'icône de la barre Etude de conception.
2. Pour mettre à jour tous les tracés, images et valeurs afin d'inclure la nouvelle conception, cliquez avec le bouton droit sur la barre du Centre de décision et sélectionnez Tout mettre à jour.

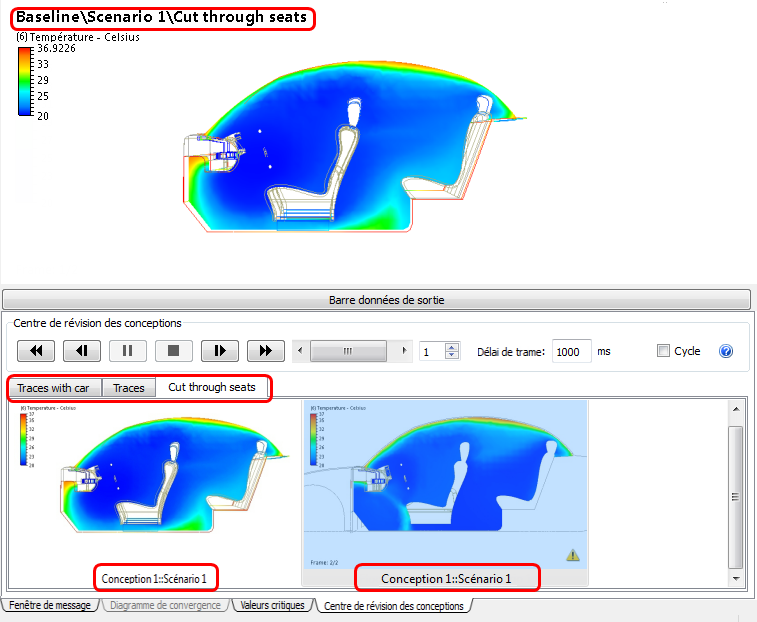

3. Cliquez sur l'image récapitulative Coupe à travers les sièges (sous la branche Centre d'analyse de la conception).
4. Pour visualiser en même temps l'image récapitulative pour les deux conceptions, divisez la fenêtre graphique en deux fenêtres d'affichage :

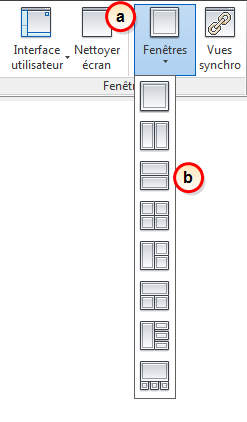

- Développez le menu Fenêtre dans l'onglet Affichage
- Sélectionnez Fractionnement horizontal .

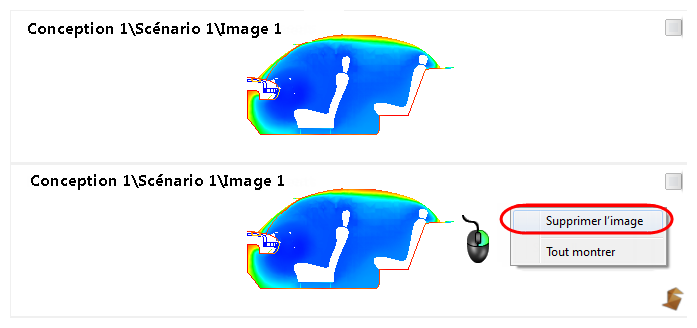

5. Les deux fenêtres d'affichage affichent la même image. Pour supprimer l'une de ces images, cliquez avec le bouton droit sur la fenêtre inférieure et sélectionnez Supprimer l'image.

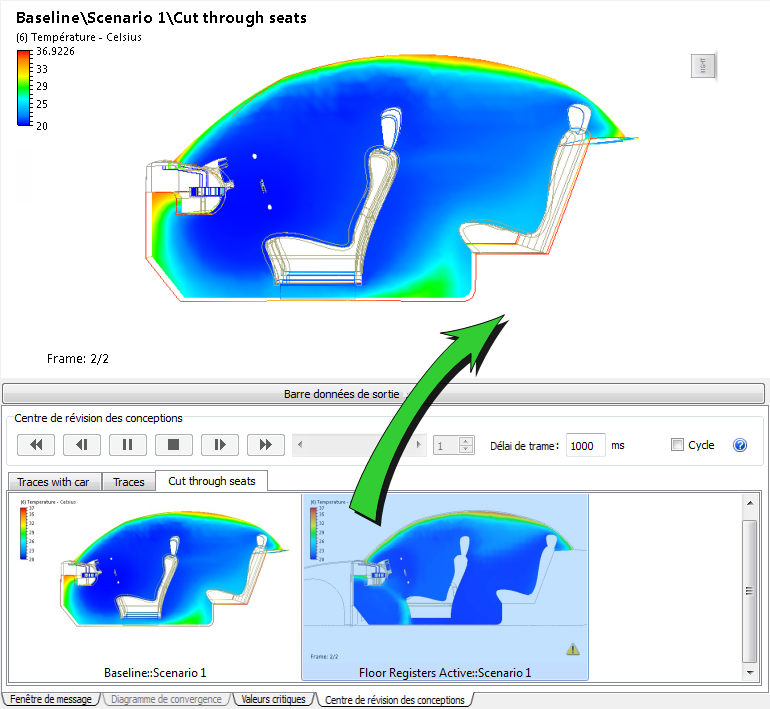

6. Faites glisser l'image Grilles de ventilation à registre activées de la barre de sortie dans la fenêtre d'affichage inférieure.

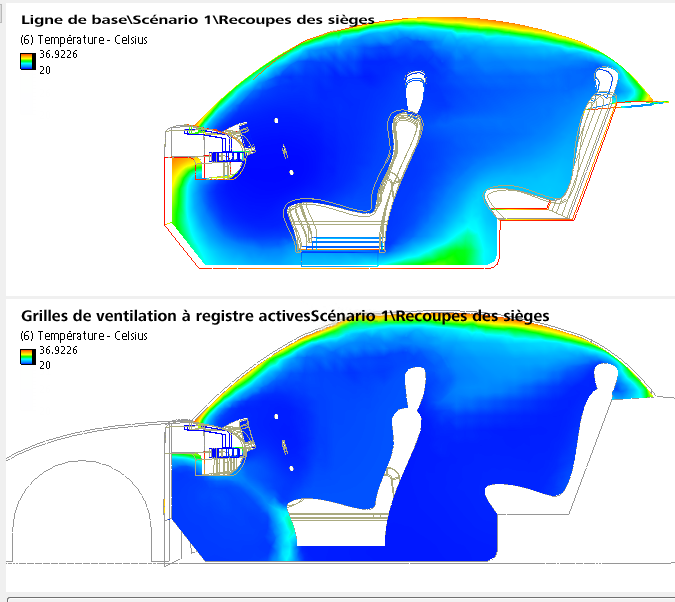

Vous pouvez remarquer que les températures sont nettement plus fraîches dans la nouvelle conception (affichée dans la fenêtre inférieure). Vous pouvez également remarquer que le refroidissement est plus uniforme dans l'espace des occupants assis à l'arrière :
7. Affichez une fenêtre unique depuis le menu Fenêtres.

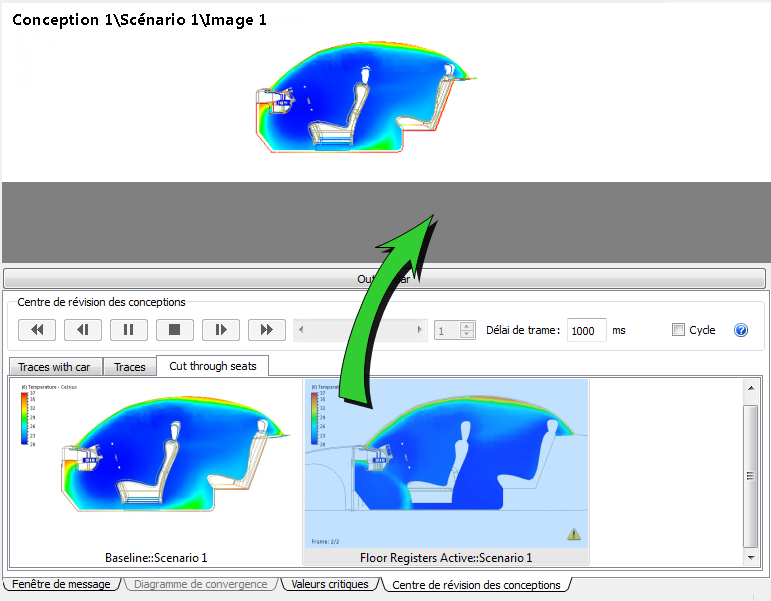

8. Faites glisser l'image qui n'est pas affichée dans la fenêtre depuis la Barre données de sortie vers la fenêtre (observez cette action ci-dessous avec l'image Floor Registers Active).
9. Utilisez les contrôles "VCR" ou la barre du curseur pour effectuer l'animation entre les deux conceptions.
10. Pour visualiser les changements apportés aux modèles d'écoulement, cliquez sur l'image récapitulative Traces (sous la branche Centre d'analyse de la conception).

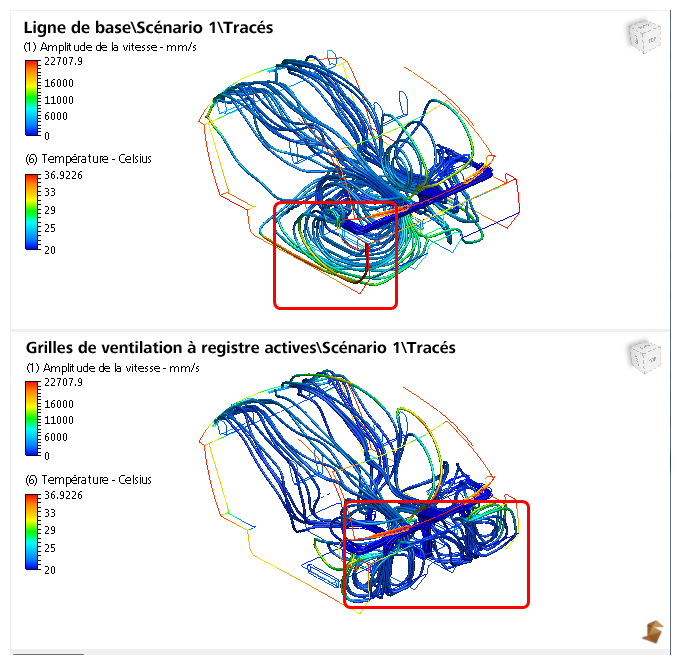

11. Comparez les résultats de ces deux conceptions sur la base de l'image récapitulative Traces :

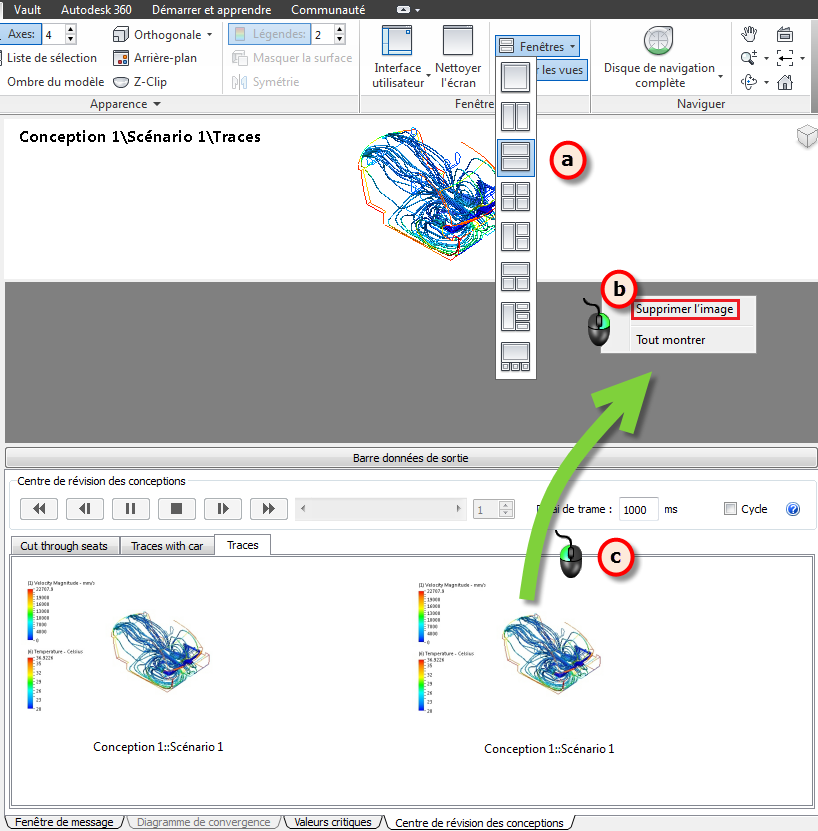

- a. Définissez deux fenêtres en utilisant un fractionnement horizontal.
- b. Supprimez l'image affichée dans la fenêtre inférieure. Pour ce faire, cliquez dessus avec le bouton droit et sélectionnez Supprimer l'image.
- c. Faites glisser l'image Floor Registers Active dans la fenêtre inférieure.
12. Pour naviguer dans plusieurs vues en même temps, assurez-vous que l'option Lier les vues, dans l'onglet Vue, est activée.
13. Sélectionnez le point récapitulatif Sol arrière dans la branche Valeurs critiques du Centre de décision.

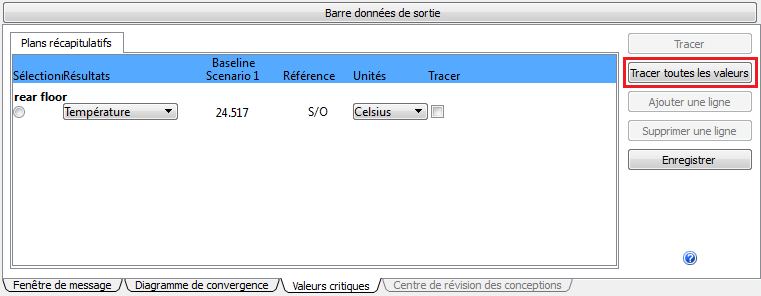

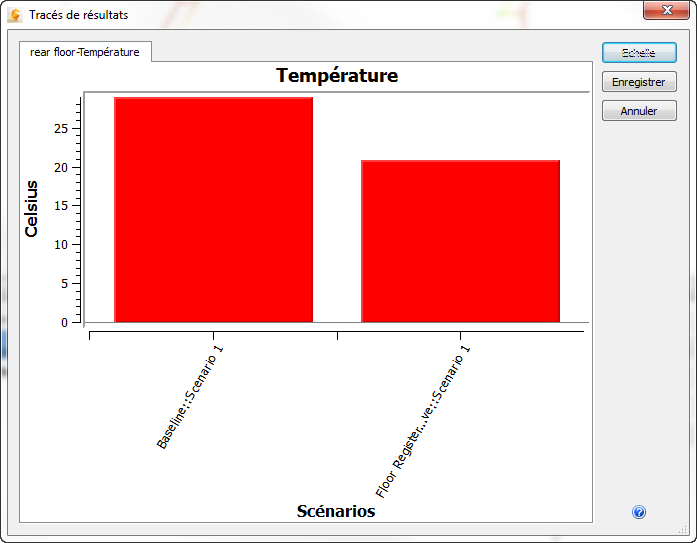

14. Pour afficher les différences, cliquez sur Tracer toutes les valeurs.

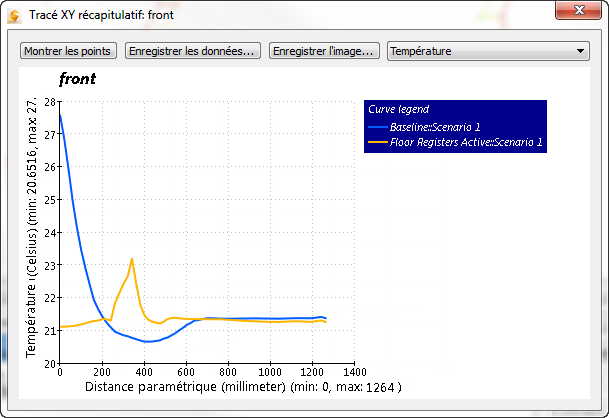

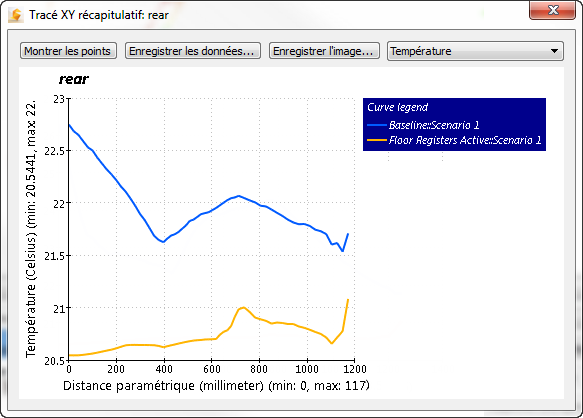

15. Pour visualiser les tracés de température pour l'espace avant et arrière des occupants, cliquez sur les entrées de tracé XY récapitulatif Avant et Arrière (sous la branche Données de tracé XY).
Observations :
- La nouvelle conception (tracée en jaune) montre des gradients de température inférieurs à 2 °C entre le plafond et le plancher des différents espaces des occupants.
- Les températures moyennes pour les espaces avant et arrière des occupants ne diffèrent que de 1° C environ.
- La variation de la température pour les deux espaces des occupants est nettement moins élevée que dans la conception de ligne de base (baseline).
16. À l'issue de cette opération, fermez toutes les fenêtres de tracé en cliquant sur le X dans le coin supérieur droit.
Conclusion
L'ajout de registres aux planchers avant et arrière de la pièce car permet de respecter nos critères de conception, puisque la variation des températures pour les espaces avant et arrière des occupants est limitée à moins de 2° de haut en bas, et moins de 2° de l'avant vers l'arrière. De plus, cette nouvelle conception nous permet d'obtenir un refroidissement uniforme pour chaque passager (voir l' Exercice 1 pour prendre connaissance des objectifs et des critères de réussite).
Défi
Maintenant que vous avez appris à utiliser Autodesk Simulation CFD pour comparer des conceptions différentes, pourquoi ne pas tenter de tester les autres modifications de ce modèle ?
- Que se passe-t-il si les registres avant uniquement sont actifs ?
- ...ou les registres arrière uniquement ?
- Que se passe-t-il si vous activez les registres de dégivrage en haut de la console ?
- Que se passe-t-il si vous modifiez les angles des quatre registres avant ?
Vous pouvez apporter toutes ces modifications dans le modèle de CAO et les lancer dans de nouvelles conceptions clonées de cette étude de conception. Il vous suffit de répéter la procédure présentée à l' Exercice 15 et dans cet exercice.
En plus des configurations géométriques, entraînez-vous à modifier les paramètres physiques :
- Que se passe-t-il si vous utilisez des débits d'écoulement différents ?
- Des températures différentes ?
Il vous suffit de cloner le Scénario 1 dans la barre Etude de conception et de modifier les conditions limites dans l'analyse clonée, sans même quitter Autodesk Simulation CFD! Voir le Chapitre 21 pour plus de détails.
Fin de l'exercice
