Dans cette étape, nous allons examiner les résultats de vitesse à l'aide du tracé des particules.
Les tracés de particules montrent le chemin du fluide lorsqu'il contourne les obstructions solides. Ils vous aideront à comprendre le chemin d'écoulement, la circulation et les zones de tourbillon.
Pour cacher les vecteurs, cliquez avec le bouton droit de la souris sur le plan et sélectionnez Vecteur. Sélectionnez Aucun .

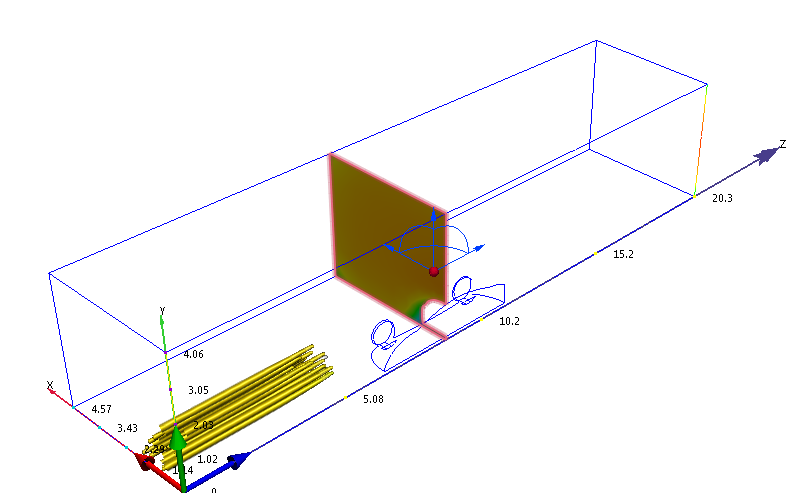

Cliquez avec le bouton droit de la souris sur le plan et sélectionnez Ombré . Nous pouvons ainsi voir le plan actif lorsque nous créons les tracés.
Pour orienter le plan, cliquez dessus avec le bouton gauche de la souris, puis cliquez sur cette icône dans la barre d'outils contextuelle :
Z
Cliquez avec le bouton droit de la souris sur le plan et cliquez sur Tracés... .

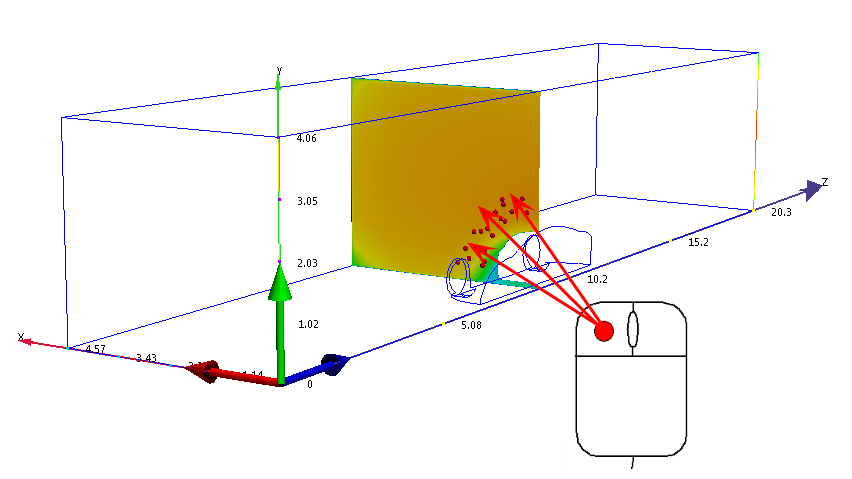

Cliquez sur Ajouter des points , puis cliquez sur plusieurs points du plan.

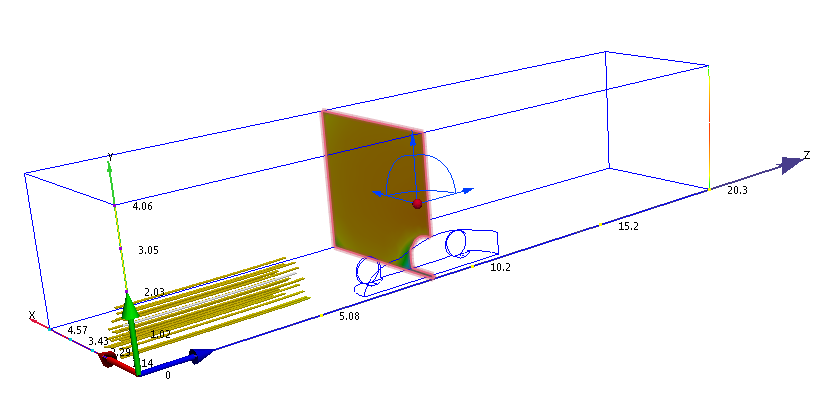

Cliquez sur le bouton Ajouter un jeu de tracé pour voir les tracés.

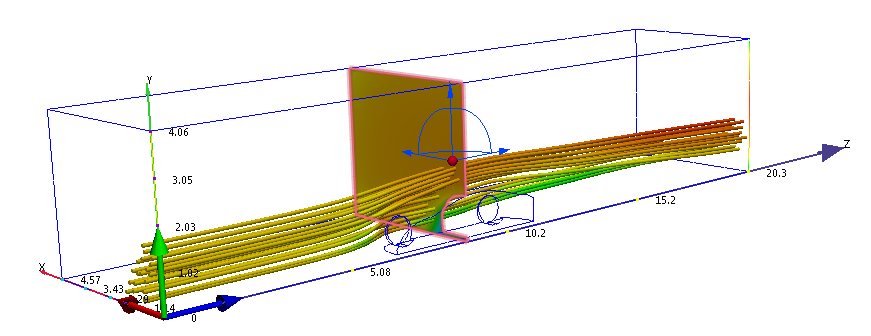

Pour donner au tracé l'apparence de rubans :

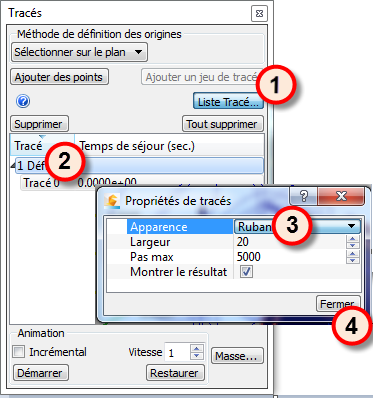

- Cliquez sur Liste Tracé...
- Cliquez avec le bouton droit de la souris sur Définir et sélectionnez Définir les propriétés...
- Réglez le paramètre Apparence sur Rubans.
- Cliquez sur Fermer .
Pour animer, cliquez sur le bouton Démarrer. Cochez la case Incrémental.
Réglez le paramètre Apparence sur Comètes.
Cliquez sur le bouton Réinitialiser pour arrêter l'animation.
Pour supprimer les tracés, cliquez sur Tout supprimer . Fermez la boîte de dialogue Tracé.
Pour supprimer le plan, cliquez dessus avec le bouton droit et cliquez sur Supprimer .
La suppression des tracés et des plans facilite l'étape suivante.
