Az aktuális modell renderelt eredményét jeleníti meg.

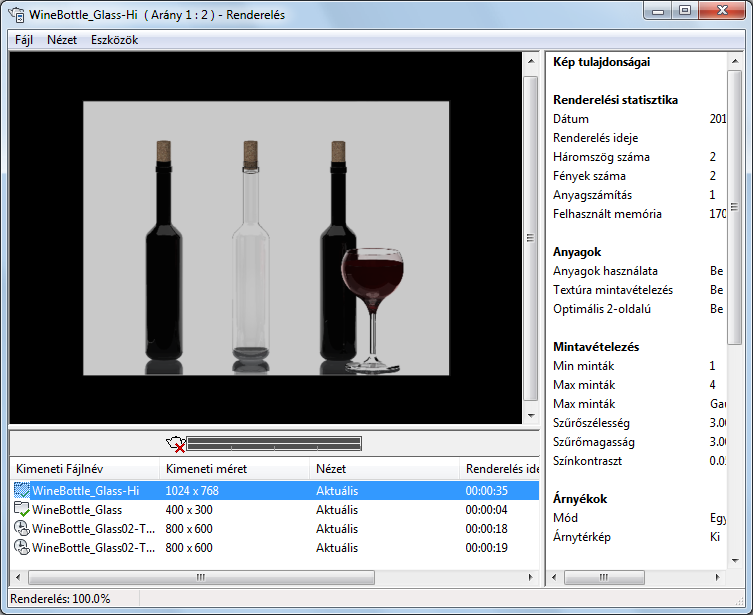

A Renderelés ablak három ablaktáblára van felosztva:
- Kép panel. A renderelt képet jeleníti meg.
- Statisztika panel. A jobb oldalon található; felsorolja a renderelés aktuális beállításait.
- Előzmények panel. Alul található; az aktuális modellből renderelt képek legutóbbi előzményeit mutatja, megjelenít továbbá egy folyamatjelzőt, amely a renderelési folyamat állását mutatja.
Külön renderelés ablakok nyílnak meg minden egyes rajzról, amiről renderelt képet hoz létre. Bármelyik rajzról készült renderelt kép a neki megfelelő ablakban jelenik meg.
A Renderelés ablakban lehetősége van
- A kép mentésére egy fájlba.
- A kép egy másolatának mentésére egy fájlba.
- Az aktuális renderelés előrehaladásának nyomon követésére.
- Az aktuális rendereléshez használt beállítások áttekintésére.
- A modell renderelési előzményeinek nyomonkövetéséhez.
- Tisztítani, törölni, vagy tisztítani és törölni egy képet a renderelés előzményeiből.
- Ráközelíteni a renderelt kép egy részére, megnézni a renderelt kép részleteit, majd visszakicsinyíteni a képet.
Opciók
A következő lehetőségek jelennek meg.
Fájl menü
A renderelt kép mentése.
- Mentés
-
A képet egy bitkép fájlba menti el. További információt „A renderelt kép mentése és újbóli megjelenítése” című részben talál.
Nem használhatja a KÉPMENTŐ parancsot, ha a Renderelési ablakba renderel. Ez a parancs csak a nézetablakba rendereléskor használható.
- Másolat elmentése
-
A kép egy másolatának mentése egy új helyre az aktuális helyen tárolt bejegyzés érintése nélkül.
- Megszakítás
-
A Renderelés ablak bezárása.
Ha újra megnyitja a Renderelés ablakot, az előző renderelések előzményei megmaradnak.
Nézet menü
A Renderelés ablak különböző elemeit jeleníti meg.
- Állapotsor
-
Ki- és bekapcsolja az Előzmények panel alatti állapotsort.
- Statisztika panel
-
Megjeleníti az egész Statisztika panelt.
Eszközök menü
A renderelt képe nagyításához, kicsinyítéséhez ad parancsokat.
- Ráközelítés
-
A Kép panelen felnagyítja a renderelést. Amikor ráközelített, akkor eltolhatja a képet.
- Kicsinyítés
-
A Kép panelen lekicsinyíti a renderelést.
Kép panel
A renderelő elsődleges kimenete.
- Nagyítási tényező
-
A nagyítási tényező értéke 1:64 és 64:1 között lehet, kettőnkénti lépésekkel. A nagyítási tényezőt az egér görgőjével lehet módosítani.
Folyamatjelző / Állapotsor
A kép négy fázison megy át, mielőtt elkészülne: fordítás, fotonkibocsájtás, végső összegyűjtés és renderelés. A folyamatjelző két részre van osztva, mindegyik rész más adatokat mutat.
- A felső sáv az aktuális fázis állását mutatja.
- Az alsó sáv azt mutatja, hogy milyen közel van a teljes renderelés befejezése.
A fordítási és renderelési fázis minden esetben végrehajtódik. A fotonkibcsájtásra és a végső összegyűjtésre csak akkor kerül sor, ha kérte őket. A feldolgozási időt csak az aktív fázisok növelik.
A renderelést megszakíthatja, ha a folyamatjelző mellett található X ikonra kattint, vagy ha lenyomja az Esc billentyűt.
A Renderelés ablak jobb alsó sarkában az állapotsoron szintén leolvasható az az információ, amelyet a folyamatjelző felső sávja mutat.
Előzmények panel
Az előzménybejegyzésben tárolt adatok
- Kimeneti Fájlnév. A renderelési fájl neve, és egy jelző, amely a renderelés típusára utal.
- Kimeneti méret.
- Nézet A renderelt nézet neve. Ha nem lett elnevezett nézet használva, a nézet aktuális nézetként kerül tárolásra.
- Renderelés ideje. A renderelés ideje óra : perc : másodperc egységekben.
- Renderbeállítás. A rendereléshez használt renderelési alapbeállítás neve.
Minden egyes névvel rendelkező előzménybejegyzés mentésre kerül.
Előzmények panel – Helyi menü
Egy előzménybejegyzésen történő jobb gombos kattintás egy menüt jelenít meg, amely a következő opciókat tartalmazza:
- Újra-renderelés
-
Újraindítja a renderelőt a kiválasztott előzménybejegyzésre.
- Mentés
-
Megjeleníti a Renderelési kimeneti fájl párbeszédpanelt, amelyen a kép lemezre menthető. Ha egy ideiglenes bejegyzést választott ki, akkor a mentés ezt normál bejegyzéssé alakítja.
- Másolat elmentése
-
A képet új helyre menti, nem módosítva a bejegyzésben tárolt helyet. Megjelenik a Renderelési kimeneti fájl párbeszédpanel.
- A renderelés beállításainak aktuálissá tétele
-
Ha különböző renderelési alapbeállításokat használó több előzménybejegyzés van, akkor a kijelölt előzményelemnek megfelelő renderelési beállításokat tölti be.
- Eltávolítás a listáról
-
Eltávolítja a bejegyzést az előzmények közül, miközben megtartja helyükön a hozzárendelt fájltípusokat.
- A kimeneti fájl törlése
-
Eltávolítja a renderelt képet a kép panelről.
Statisztika panel
Ez az információ a Renderbeállítások kezelője párbeszédpanelen megadott beállítások alapján jön létre, azzal az információval együtt, amely a renderelés alatt keletkezik.
