NÉZETMETSZET (parancs)

Az AutoCAD vagy az Autodesk Inventor programban létrehozott 3D modellek metszeti nézetét hozza létre.

Keres

Ha a Megállapított kényszerek be vannak kapcsolva, a metszetvonal a tárgyraszterpontok alapján van a szülő nézetgeometriára kényszerezve. Ha a Megállapított kényszerek ki vannak kapcsolva, a metszetvonal nincs a szülő nézetgeometriára kényszerezve. Azonban manuálisan hozzáadhat kényszereket a metszeti nézet létrehozása után.

Ha megadta a metszetvonalat, a metszeti nézetet a mutatóhoz csatolja a program a betűrendes metszeti címkeazonosítóval együtt. Alapértelmezés szerint a metszeti nézet előnézete a metszetvonal első vagy utolsó szegmenséhez igazodik a mutató szülő nézethez vagy metszetvonalhoz viszonyított helyzetétől függően.

Megjelenik egy, a szülő nézet középpontjából kiinduló, a metszetvonalra merőleges igazításjelző vonal. A Shift billentyű lenyomásával megtörheti az illesztést.

A program minden esetben meghatározza a következő szabad metszeti címkét. Az I, O, Q, S, X és Z címke alapértelmezés szerint kizárt, de ez kézzel felülírható. A Metszetinézet stíluskezelője párbeszédpanelen megadhatja, hogy mely betűk legyenek kizárva.

A következő promptok jelennek meg.

Válasszon szülő nézetet

A metszetrészlet nézetét adja meg.

Kezdőpont

A metszetvonal kezdőpontját adja meg.

Következő pont

Meghatározza a metszetvonal következő pontját.

Típus

A metszeti nézet típusa. A megtekinthető beállítások a kiválasztott típustól függenek.

Teljes

A teljes nézetet használja a metszetképzéshez.

• Kezdőpont. Meghatározza a metszetvonal első pontját.
• Végpont. Meghatározza a metszetvonal második pontját.
• Vissza. Törli a kijelölt végpontot.
• Hely. A metszeti nézet helyét határozza meg.

Fél

Megadja a metszetképzéshez használt nézet felét. Ha megadta a metszetvonal végpontját, a metszeti előnézetet a mutatóhoz csatolja a program a betűrendes metszeti címkeazonosítóval együtt.

• Kezdőpont. Meghatározza a metszetvonal első pontját.
• Következő pont. Meghatározza a metszetvonal következő pontját.
• Vissza. Törli az utoljára kiválasztott pontot.
• Végpont. Meghatározza a metszetvonal utolsó pontját.
• Hely. A metszeti nézet helyét határozza meg.

Eltolás

Megadja, hogy a metszet által meghatározott eltolást használja program a modell metszéséhez. A program a Kész lehetőség kiválasztásáig a következő pont megadását kéri. Mihelyt a Kész lehetőséget választja, a metszeti nézetet a mutatóhoz csatolja a program a betűrendes metszeti címkeazonosítóval együtt.

• Kezdőpont. Meghatározza a metszetvonal első pontját.
• Következő pont. Meghatározza a metszetvonal következő pontját.
• Vissza. Törli az utoljára kiválasztott pontot.
• Kész. Meghatározza a metszetvonal utolsó pontját.
• Hely. A metszeti nézet helyét határozza meg.

Illesztett

Megadja, hogy a metszeti nézet mindig merőlegesen illeszkedjen az első vagy az utolsó metszetvonalra. Az első pont után a program a Kész lehetőség kiválasztásáig a következő pont megadását kéri. Mihelyt a Kész lehetőséget választja, a metszeti nézetet a mutatóhoz csatolja a program a betűrendes metszeti címkeazonosítóval együtt.

• Kezdőpont. Meghatározza a metszetvonal első pontját.
• Következő pont. Meghatározza a metszetvonal következő pontját.
• Vissza. Törli az utoljára kiválasztott pontot.
• Kész. Meghatározza a metszetvonal utolsó pontját.
• Hely. A metszeti nézet helyét határozza meg.

Objektum

Egy meglévő geometriát ad meg egy nézeten belül, amely metszetvonalként használható. Miután kiválasztotta a meglévő geometriát, és létrejött a metszeti nézet, a kiválasztott geometriát a program törli. A geometriából létrehozott metszetvonal a szülő nézethez van társítva, de nincs kényszerezve a nézet geometriájára.

• Objektumok kiválasztása. Meghatározza a metszetvonalként használandó geometriát.
• Kész. Meghatározza a metszetvonal utolsó pontját.

Kilépés

Visszatér az előző prompthoz a metszettípus kiválasztása nélkül.

Ábrázolás

Ez a panel csak akkor látható, ha egy Inventor-modellből hozott létre metszeti nézetet. Metszeti nézetek létrehozásakor csak a tervezői nézet értékeit szerkesztheti.

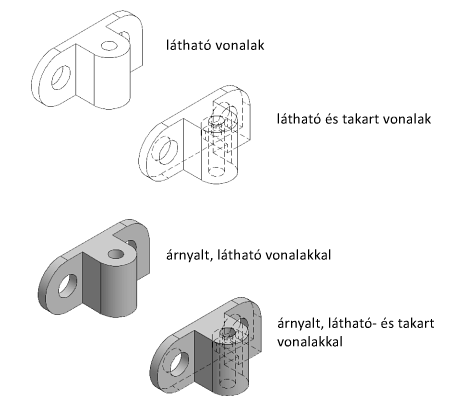

Takart vonalak

Megadja a metszeti nézethez használandó megjelenítési beállításokat.

Látható vonalak

Drótvázban jeleníti meg a metszeti nézetet, csak a látható vonalak jelennek meg.

Látható és takart vonalak

Drótvázban jeleníti meg a metszeti nézetet, a látható és a takart vonalak egyaránt megjelennek.

Árnyalt, látható vonalakkal

Árnyaltan jeleníti meg a metszeti nézetet, csak a látható vonalak jelennek meg.

Árnyalt, látható és takart vonalakkal

Árnyaltan jeleníti meg a metszeti nézetet, a látható és a takart vonalak egyaránt megjelennek.

Szülőből

A metszeti nézetet a szülőbázisból vagy vetített nézetből örökölt tulajdonsággal jeleníti meg.

Léptékezés

Megadja a metszeti nézet léptékét. Alapértelmezés szerint a szülő nézet léptékét örökli.

Adja meg a léptéket

Adja meg a metszeti nézet léptékét.

Szülőből

A szülő nézettel azonos lépték megadása. Ez az alapértelmezett viselkedés.

Láthatóság

A metszeti nézethez megadandó láthatósági beállításokat határozza meg. Az objektumláthatósági beállítások modellspecifikusak, és elképzelhető, hogy az opciók közül néhány nem érhető el a kiválasztott modellben.

Áthatási élek

Be- vagy kikapcsolja az áthatási élek láthatóságát. Amikor be van kapcsolva, a bázisnézet megjeleníti azokat a takart és látható éleket is, amelyek különben nem jelennének meg egy áthatási miatt.

Érintő élek

Be- vagy kikapcsolja az érintő élek láthatóságát. Amikor be van kapcsolva, a kiválasztott nézet egy vonalat jelenít meg, hogy megjelenítse az érintőlegesen találkozó felületek metszését.

• Érintő élek rövidítve. Lerövidíti az érintő éleket, hogy megkülönböztethetők legyenek a látható élektől. Ez csak akkor érhető el, ha az Érintő élek van bejelölve.

Hajlítás terjedelme

Be- vagy kikapcsolja a lemezhajlítási vonalak kiterjedésének láthatóságát. Ezek a vonalak ábrázolják a lemez kiterített nézetében, hogy hol kell a lemezt meghajlítani.

Ez a lehetőség csak akkor áll rendelkezésre, ha a kapcsolódó modellhez simított lemezalkatrész nézet van meghatározva.

Menet sajátosságok

Be- vagy kikapcsolja a menetvonalak láthatóságát a csavarokon és menetes furatokon.

Bemutató kimozgatásai

Be- vagy kikapcsolja a bemutatók kimozgatásainak láthatóságát. A bemutató kimozgatásai szétvetett nézetekben lévő vonalak (bemutatófájlban), amelyek jelzik, milyen irányban kell összeilleszteni az egyes alkotóelemeket.

Megjegyzés

Azonosító

A metszetvonal és a létrejövő metszeti nézet címkéjét határozza meg.

A program minden esetben meghatározza a rajz alapján a következő szabad metszeti címkét. Az I, O, Q, S, X és Z címke alapértelmezés szerint kizárt, de ez kézzel felülírható. A Metszetinézet stíluskezelője párbeszédpanelen megadhatja, hogy mely betűk legyenek kizárva.

Címke

Meghatározza, hogy megjelenik-e a metszeti nézet címkeszövege.

Sraffozás

Meghatározza, hogy megjelenik-e a sraffozás a metszeti nézetben.

Megszakítás

Visszaugrik az előző promptra vagy befejezi a parancsot attól függően, hol jelenik meg a parancsciklusban az opció.
