DesignCenter ablak

Tallóz, megkeres, és előnézetben jelenít meg tartalmat, beilleszt tartalmat, beleértve a blokkokat sraffozásokat, és külső referenciákat (xrefeket).

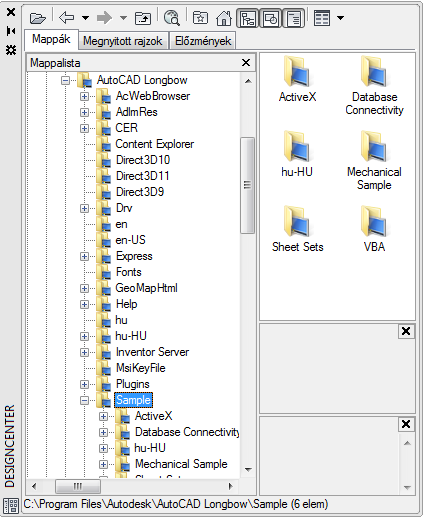

Amikor a Megnyitott rajzok lapra vagy a Mappák lapra kattint, a következő két ablaktábla jelenik meg, amelyeken rajzi tartalmat kezelhet:

Az opciók eléréséhez használja az ablak tetején lévő eszköztár gombjait.

Opciók

A következő lehetőségek jelennek meg.

Tartalom terület

A bal oldali ablaktábla fa nézetében aktuálisan kiválasztott tároló tartalmát jeleníti meg. A fa nézetben olyan hálózatok, számítógépek, lemezek, mappák, fájlok vagy internet-címek (URL) jelennek meg, amelyek tartalma elérhető a DesignCenter számára. A fa nézetben kiválasztott tárolótól függően a tartalom terület rendszerint a következőket jeleníti meg:
  • Rajzokat vagy egyéb fájlokat tartalmazó mappák
  • Rajzok
  • Rajzban tárolt elnevezett objektumok (elnevezett objektumok lehetnek blokkok, xrefek, elrendezések, fóliák, méretstílusok, táblázatstílusok, többszörösmutató-stílusok és szövegstílusok)
  • Blokkokat vagy sraffozási mintákat reprezentáló képek vagy ikonok
  • Web alapú tartalom
  • Külső alkalmazások által előállított tetszőleges tartalom

A tartalmakat a rajzba vagy az eszközpalettára a tartalom területről való húzásával, illetve a helyi menü használatával illesztheti be.

Fa nézet

Megjeleníti a számítógépen és a hálózati meghajtókon lévő fájlokat, egy listát a megnyitott rajzokról, valamint az utoljára elért helyek előzményeit. A fa nézetben válasszon ki egy elemet, hogy tartalma a tartalom területen megjelenjen.

Az eszköztárban található Fa nézet átkapcsolása gomb () segítségével nyithatja meg és zárhatja be a fanézetet.

Mappák lap

A számítógépen és a hálózati meghajtókon lévő fájlok és mappák hierarchiáját jeleníti meg, beleértve a Sajátgépet és a Hálózatokat is.

Az ADCÚTVONAL segítségével eljuthat egy megadott fájlnévhez, könyvtárhoz vagy hálózati helyhez a DesignCenter fa nézetében.

Megnyitott rajzok lap

Megjeleníti az összes, az aktuális munkaszakaszban megnyitott rajzot, beleértve a kis méretű rajzokat is.

Előzmények lap

Parancsikonokat jelenít meg azokhoz a fájlokhoz, amelyeket utoljára nyitott meg a DesignCenter ablakban. Az Előzmények megjelenítése közben a jobb kattintásra megjelenő helyi menü parancsaival bármelyik fájlról megtekintheti az Önt érdeklő információkat, vagy törölheti a fájlt.

DC Online lap

Megnyitja a DesignCenter Online weblapot. Amikor webkapcsolatot létesít, két ablaktábla látható a Welcome (Üdvözöljük) oldalon. A bal oldal szimbólumkönyvtárakat tartalmazó mappákat, gyártók webhelyeit, és további tartalomkönyvtárakat tartalmaz. Amikor kiválaszt egy szimbólumot, az megjelenik a jobb oldalon, és letöltheti a rajzba.

Megjegyzés: Alapértelmezés szerint a DesignCenter Online (DC Online lap) ki van kapcsolva. Bekapcsolása a CAD-rendszergazda vezérlőpanelen lehetséges.

DesignCenter eszköztár

Betöltés

Megjeleníti a Betöltés párbeszédpanelt (egy szokásos fájlkiválasztó párbeszédpanelt). A Betöltés párbeszédpanel segítségével a helyi és a hálózati meghajtók fájljaira, illetve az internetről elérhető fájlokra léphet, majd tartalmat választhat ki a tartalom terültre történő betöltéshez.

Vissza

Visszatér az előzmények listájának legutóbbi helyéhez.

Előre

Visszatér az előzmények listájának soron következő helyéhez.

Egy szinttel feljebb

A jelenlegi mappa vagy elem felett egy szinttel feljebb elhelyezkedő mappa vagy elem tartalmát jeleníti meg.

Leállítás (DC Online lap)

Megállítja az aktuális átvitelt.

Frissítés (DC Online lap)

Frissíti az aktuális oldalt.

Keresés

Megjeleníti a Keresés párbeszédpanelt, ahol keresési kritériumokat adhat meg a rajzok, blokkok és rajzok nem grafikus objektumainak megkereséséhez.

A keresés az asztalra mentett felhasználói tartalmat is megjeleníti (az AutoCAD LT esetén nem érhető el).

Kedvencek

A tartalom terület Kedvencek mappájának tartalmát jeleníti meg. A Kedvencek mappa a gyakran használt elemekre mutató parancsikonokat tartalmazza. A Kedvencek mappába úgy vehet fel elemeket, hogy a tartalom területen a jobb gombbal kattint, vagy a fa nézet egy elemére jobb gombbal kattint, és a Hozzáadás a Kedvencekhez menüpontot választja. Elemeknek a Kedvencek mappából történő törléséhez használja a helyi menü Kedvencek rendezése menüpontját, majd pedig a helyi menü Frissítés pontját.

Megjegyzés: A DesignCenter mappa automatikusan hozzáadódik a Kedvencek mappához. Ez a mappa felhasználásiterület-specifikus blokkokat tartalmaz, amelyek rajzba illeszthetők.
Alapértelmezés

A DesignCenter alkalmazást visszaállítja a felhasználó alapmappájára. Telepítéskor a saját mappa a következő: ...SampleDesignCenter. Ha meg szeretné változtatni a saját mappát, használja a fa nézet helyi menüjét.

Fa nézet átkapcsolása
Megjeleníti, illetve elrejti a fa nézetet. Rejtse el a fa nézetet, ha nagyobb helyre van szüksége a rajzterületen. Ha a fa nézet rejtett, a tartalom terület segítségével tárolókra léphet, és tartalmat tölthet be.

A Fa nézet átkapcsolása gomb nem érhető el, ha Előzmények módban dolgozik.

Előnézet

Megjeleníti, illetve elrejti a kiválasztott elem előnézetét a tartalom terület alatti ablaktáblán. Ha a kijelölt elemhez nincs mentve előnézeti kép, az Előnézet területe üres.

Leírás

Megjeleníti, illetve elrejti a kiválasztott elem szöveges leírását a tartalom terület alatti ablaktáblában. Ha előnézeti képet is megjelenített, akkor a leírás az alá kerül. Ha a kijelölt elemhez nincs mentve leírás, a Leírás területe üres.

Nézetek
Különböző megjelenítési formátumokat nyújt a tartalom területre betöltött tartalom számára. A nézetet kiválaszthatja a Nézetek listából, de azt is megteheti, hogy addig kattintgat a Nézetek gombra, amíg a tartalom a kívánt nézetben nem jelenik meg. Az alapértelmezett nézet a tartalom területre aktuálisan betöltött tartalom típusa szerint változik.
  • Nagy ikon. A betöltött tartalom neveinek megjelenítése nagy ikonok formájában.
  • Kis ikon. A betöltött tartalom neveinek megjelenítése kis ikonok formájában.
  • Listanézet. A betöltött tartalom neveinek megjelenítése egy listában.
  • Részlet nézet. Információk megjelenítése a betöltött tartalomról. Az elemeket rendezheti nevük, méretük, típusuk és más tulajdonságuk szerint, a tartalom területre betöltött tartalom típusától függően.
Autodesk Seek tervtartalom (csak angol nyelvű termékeknél)

Megnyit egy webböngészőt, és megjeleníti az Autodesk Seek (SEEK) honlapját. Az Autodesk Seek honlapon attól függően lehet termékinformációkat találni, hogy a tartalomszolgáltatók, a partnercégek és a magánszemélyek, mit tesznek közzé az Autodesk Seek honlapon (KERESÉSMEGOSZT). Ilyen tartalom lehet 3D modell, 2D rajz, műszaki dokumentáció, brosúra, termék vagy alkatrész leírása.
