Felületi kapcsolódás

Felületi kapcsolódás

Adott eltolások között adjon egy csatolást egy célfelülethez.

Tulajdonságok

Adja meg a következő paramétereket a Tulajdonságok panelen.

Kapcsolódás
Kapcsolódás száma Megadja a csatolásszámot. Ön megváltoztathatja az automatikusan létrehozott csatolásszám értéket.
Kapcsolódási kódok Megadja a csatoláshoz hozzárendelt kódokat.
Geometriai tulajdonságok
Surface Target Megadja a célfelületet.
Start X Megadja a csatolás kezdőpontjának eltolás értékét.

[...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet.

End X Megadja a csatolás végpontjának eltolás értékét.

[...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet.

Start Offset Target Megadja a céleltolás objektumot a csatolás kezdőpontja számára. Amikor a célobjektum adott, az felülírja a Start Offset eltolásértéket.
End Offset Target Megadja a céleltolás objektumot a csatolás végpontja számára. Amikor a célobjektum adott, az felülírja az End Offset eltolásértékét.
Depth Megadja azt az értéket, amellyel a csatolást a célfelület fölé vagy alá kell helyezni.
  • A pozitív érték a csatolást a célfelület alá rajzolja.
  • A negatív érték a csatolást a célfelület fölé rajzolja.

[...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet.

Points
Kezdőpont neve Megadja a kezdőpont nevét. Ön megváltoztathatja az automatikusan létrehozott értéket.
Kezdőpont kódok Megadja a kezdőponthoz hozzárendelt kódokat.
Végpont neve Megadja a végpont nevét. Ön megváltoztathatja az automatikusan létrehozott értéket.
Végpont kódok Megadja a végponthoz hozzárendelt kódokat.
Egyéb
Comment A csatolásról szóló megjegyzéseket jelzi. A megjegyzések megjeleníthetők az Preview panelen.
Az elrendezési mód mélysége Megadja azt az Y értéket (az origóhoz viszonyítva), amely távolságra el kell helyezni a csatolást az Preview Panel Layout Mode-jában.

[...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet.

Példák

A geometria elem használatáról szóló példa megtekintéséhez nyissa meg a következő PKT példafájl-t:

Surface Link Example.pkt

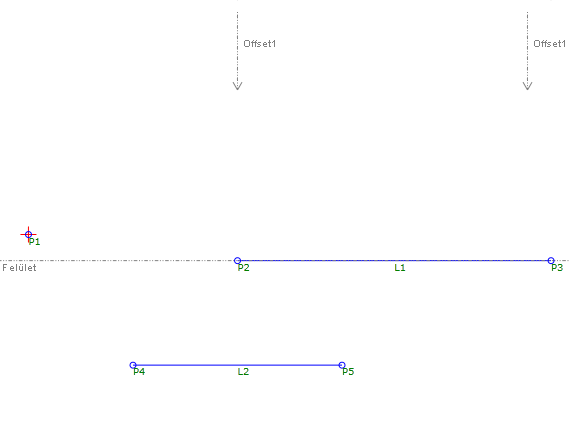

A PKT példa két felület csatolási példát tartalmaz. Minden felület csatolást egy célfelület és eltolás határoz meg. A folyamatbrában minden példa külön sorozatban lett létrehozva. A paraméterek áttekintéséhez válassza a felületcsatolást a folyamatábrán, majd tekintse meg a Tulajdonságok panel Geometriai tulajdonságok részét.

A PKT fájlban két példa található.

Szülőtéma: Haladó geometria
