3. gyakorlat: Rejtett peremvonal hozzáadása

Ebben a gyakorlatban egy rejtett peremvonalat hozhat létre a felületen, amely takarja a nem kívánt háromszögelést.

Peremvonalak létrehozhatók poligonokból vagy vonalláncokból, de ebben a gyakorlatban egy meglévő törésvonalat használhat.

Ez a gyakorlat a 2. gyakorlat: TIN vonalak törlése folytatása.

Rejtett peremvonal hozzáadása

1. Nyissa meg a Surface-4C.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
   Megjegyzés:

   Ez a rajz hasonlít a Surface-3.dwg rajzhoz, azonban tartalmaz egy C-TOPO-BRKL nevű fóliát, amely a törésvonalakat jeleníti meg.

2. Az Eszköztár Kereső lapján, a Felületek gyűjtemény alatt bontsa ki az XGND felületet.
3. Az XGND felület alatt bontsa ki a Definíció gyűjteményt. Kattintson a jobb gombbal a Peremvonalak elemre. Válassza a Hozzáadás menüpontot.
4. A Peremvonalak hozzáadása párbeszédpanelen adja meg a következő paramétereket:
   • Név: XGDN-Pond Hide
   • Típus: Elrejtett
   • Terepvonal: Bejelölve
   • Húrtávolság: 1.0000
5. Kattintson az OK gombra.
6. A rajzban válassza azt a vonallánc objektumot, amely illik a tó kerületéhez.

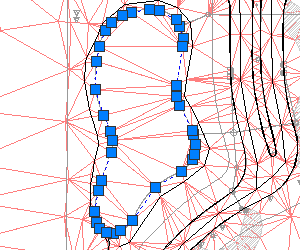

   A tó kerületéhez illő vonallánc


7. Nyomja le az Enter billentyűt.

   A rejtett peremvonal hozzáadódik a felület definícióhoz. A rajzban megjelenített felület módosul, hogy a tavat egy „gödörként” jelenítse meg a felületen.

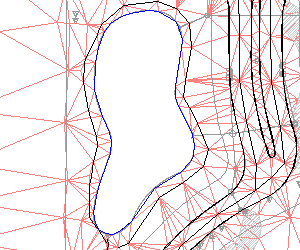

   Hogyan kell megjelennie a felületnek a rejtett peremvonallal?



Az oktatóanyag folytatásához lépjen tovább a 4. gyakorlat: Felületsimítás részre.
