2. gyakorlat: TIN vonalak törlése

Ebben a gyakorlatban TIN vonalakat egy felületről távolíthat el.

A TIN vonalak egy tó területére esnek. Azáltal, hogy ezeket a vonalakat eltávolítja, megelőzheti, hogy a tó területén keresztül szintvonalakat rajzoljon.

Ez a gyakorlat az 1. gyakorlat: TIN élek cseréje rész folytatása.

TIN vonalak törlése

1. Nyissa meg a Surface-4B.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   Ezen a rajzon a felület egy külső hivatkozású landbase (szárazföldi) képet fedő TIN vonalak formájában jelenik meg.

2. Nagyítson a felület bal felső részén a lekerekített medence területre.

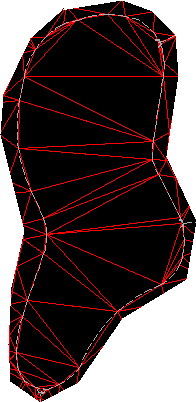

   A tó területét keresztező vonalak


3. Az Eszköztár Kereső lapján bontsa ki a felület Definíció gyűjteményét, és kattintson a jobb gombbal a Szerkesztések elemre.
4. Kattintson a Vonal törlése menüpontra.

   A parancssorban egy üzenet jelenik meg, hogy válasszon ki egy élet (vonalat) az eltávolításhoz.

5. Kattintson egy, a medence felületét keresztező élre. Nyomja le az Enter billentyűt.

   Az él eltávolításra kerül, és egy, a szomszédos TIN vonalakat követő belső határvonal jön létre.

6. Ismételje meg a Vonal törlése parancsot, és távolítsa el az összes, a medence felületét keresztező TIN vonalat.
   Tipp:

   Írja be a parancssorba a C parancsot a metsző kijelölés használatához a vonal törlése parancs során.

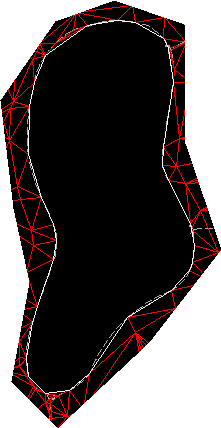

   A felülvizsgált háromszögelés és a belső határvonal



   A szerkesztések Vonal törlése műveletként kerülnek hozzáadásra a Szerkesztések listanézethez a Kereső lapon.

   Megjegyzés:

   A listanézet Leírás oszlopa a töréspontok koordinátáit mutatja a törölt élek esetén.

Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Takaró peremvonal hozzáadása részre.
