Ebben az oktatóanyagban gyakran előforduló felületszerkesztési feladatokkal ismerkedhet meg, köztük az élek átváltása, TIN vonal törlése, és felületsimítás műveletekkel. Takaró peremvonal segítségével rejtheti el a felület egyes részeit.

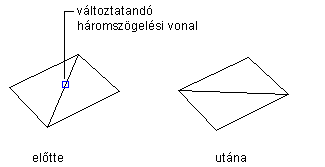

Él átváltása
Az él átváltása arra használható, hogy két háromszög lap irányát megváltoztassa a felületen, hogy így egy pontosabb felületmodellt hozzon létre. Az élek például felcserélhetők azért, hogy a háromszög élek megfeleljenek a kiemelkedéseknek vagy mélyedéseknek.
Kattintással ellenőrizheti az élek felcserélésének hatását.
TIN vonalak törlése
Időnként szükség lehet a TIN vonalak törlésére is, például akkor, amikor a felület kerületén hosszú, keskeny TIN háromszögek vannak. Ilyen esetben a háromszögek nem felelnek meg pontosan a felületnek, és törölni kell őket.
Felületek TIN vonalait vagy Hálóvonalait törölheti például egy medencében, és így üres területet hozhatunk létre. A vonalak eltávolításával elérheti, hogy a rendszer ne rajzoljon szintvonalakat az üres felületre.
Ha egy élet eltávolít, létrejön egy belső határvonal, amely a határos vonalakat követi, vagy a már meglévő külső határvonal alkalmazkodik az új vonalakhoz.

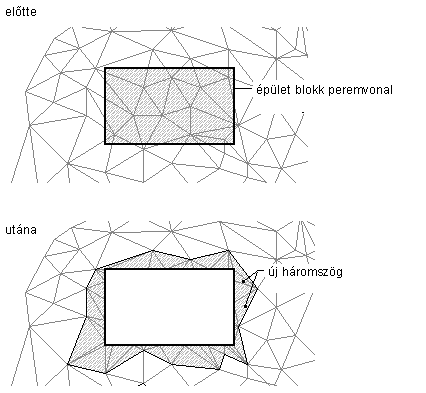

Takaró peremvonalak
A takaró peremvonalak maszkolják a felület egyes részeit, így a háromszögelés, és ebből eredően szintvonalak láthatók a területen. A takaró peremvonalak használatával létrehozhat lyukakat egy felületen, például egy épület alapkontúrjának jelzésére.
Kattintással jelenítheti meg a takaró felületperem hatását.
A takaró peremvonal alkalmazása nem törli a felületet. A teljes felület érintetlen marad. Ha a felületek egyes TIN vonalait végleg törölni szeretné a felületről, használja a Vonal törlése parancsot.
Felület simítása
A felületsimítás olyan művelet, amely a rendszer által meghatározott magasságokon pontokat ad a felülethez a Természetes felületsimítás (NNI) módszere, vagy a Kriging módszerek segítségével. Ennek eredményeként simított szintvonalak jönnek létre átfedések nélkül.
A simítást a felületen végzett szerkesztési műveletként végezheti el. Megadhat simítási tulajdonságokat, amelyeket a későbbiekben kikapcsolhat. A simítás kikapcsolásakor a felület újra eredeti állapotába kerül. A simítási művelet azonban a felület műveletek listájában marad, és újra bekapcsolható.
A természetes felületsimítás (NNI) módszerét egy tetszőleges pont (P) szintmagasságának (Z) becslésére használhatja, ismert magasságú pontok egy készletéből.
Ez a módszer ismert pontok háromszögelési adatai alapján számítja ki az adott pont természetes szomszédain mért magasságok súlyozott átlagát.
Kattintással tekintheti meg egy tetszőleges (p) pont legközelebbi szomszédait.
Az NNI módszer használatához csak az interpolált pontok kimeneti helyét kell megadnia. Az interpolált pontok magasságai mindig a meglévő szomszédos pontok súlyozott átlag magasságaitól függnek. Az NNI módszer csak a felületen belül végez interpolációt.
