4. gyakorlat: Költségvetési tétel kódok hozzárendelése nyomtervekhez

Ebben a gyakorlatban kódkészletsítlust hozhat létre, hogy költségvetési tétel kódokat rendelhessen a nyomtervterületekhez és lineáris alakzatokhoz.

A kódkészletstílusok költségvetési tételeket alkalmaznak a nyomterv mintakeresztszelvényeket meghatározó kapcsolódás- vagy pontkódokhoz. A kódkészletstílus használatával a nyomtervmodellel számíthatja ki a mennyiségeket különböző mértékegységekben, például:

• Összegződő terület vagy térfogatok: Zárt nyomtervterületek összegződő térfogatainak kiszámításához alkalmazzon költségvetési tétel kódokat a nyomtervkapcsolódásokra.

  A költségvetési tételekkel rendelkező kapcsolódásokkal emelhetők ki az anyagok (például aszfalt, kaviccsal szórt vagy talaj) költségvetési tétel területei vagy térfogatmennyiségei.

• Lineáris mennyiségek: Lineáris mennyiségek kiemeléséhez egy nyomterv-vezérlővonal mentén alkalmazzon költségvetési tétel kódokat a nyomtervpontokra.

  A költségvetési tételekkel rendelkező pontokkal nyerhetők ki az anyagok (például a felső rúd és a szegély) lineáris mennyiségei.

• Tételes számlálás: Egy adott elem tételes mennyiségeinek kivonásához alkalmazzon költségvetési tétel kódokat a nyomtervpontokra, és egy képlettel számítsa ki a mennyiséget a vezérlővonal hosszából.
  Megjegyzés:

  A 7. gyakorlat: Költségvetési tétel képletek használata részben megtanulja a költségvetési tétel képletek létrehozását és alkalmazását.

Ez a gyakorlat a 3. gyakorlat: Költségvetési tétel kódok hozzárendelése csőhálózatrészekhez folytatása.

Kódkészletstílus létrehozása

1. Nyissa meg a Quantities-4.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   Ez a rajz egy kereskedelmi helyszínt tartalmaz, amely az épület alapkontúrjából, egy parkolóból és a bekötő utakból áll.

2. Az Eszköztár Beállítások lapján bontsa ki az Általános Többcélú stílusok Kódkészlet stílusok gyűjteményt. Kattintson a jobb gombbal az Összes kód elemre. Válassza a Másolás menüpontot.
3. A Kódkészlet stílusa párbeszédpanel Információ lapján a Név elemhez billentyűzze be a Corridor Quantities (Nyomtervmennyiségek) nevet.
4. A Kódok lap Kapcsolódás területének Alap sorában kattintson a elemre.
5. A Kedvencek kategóriában válassza a 30202-0600Költségvetési tétel azonosítót.
6. Kattintson az OK gombra.
7. Ismételje meg a 4-6. lépést, hogy költségvetési tétel kódokat alkalmazzon a következő kapcsolódásokhoz:
   • Pave: 40920-1000
   • Pave1: 40930-0200
   • Pave2: 40310-3300
   • SubBase: 30202-0800
8. Ismételje meg a 4-6. lépést, hogy költségvetési tétel kódokat alkalmazzon a következő ponthoz:

   Top_Curb: 60902-0800

9. Kattintson az OK gombra.

Az új kódkészlet alkalmazása a nyomtervre és mintakeresztszelvényre

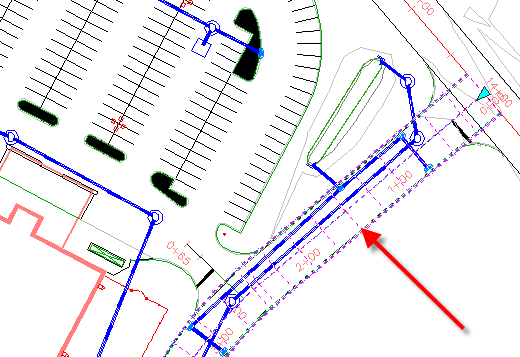

1. A rajzban jelölje ki a csatlakozó út nyomtervét. Kattintson a jobb gombbal. Válassza a Tulajdonságok menüpontot.

2. A Tulajdonságok palettán, az Adatok területen, a Kódkészlet stílus neve mezőben válassza a Nyomtervmennyiségek elemet.
3. Nyomja le az Esc billentyűt.
4. A rajzban válassza ki a nyomterv mintakeresztszelvény kiindulási vonalát. Kattintson a jobb gombbal. Válassza a Tulajdonságok menüpontot.
5. A Tulajdonságok palettán, az Adatok területen, a Kódkészlet stílus neve mezőben válassza a Nyomtervmennyiségek elemet.
6. Nyomja le az Esc billentyűt.
7. Építse újra a nyomtervet.

Az oktatóanyag folytatásához lépjen tovább az 5. gyakorlat: Mennyiségjelentések használata részre.
