1. gyakorlat: Telekhatárvonal csúsztatása

Ebben a gyakorlatban átméretezhet egy telket egy csatolt telekhatárvonal csúsztatásával a telek homlokvonala mentén.

Teleklétrehozási beállítások megadása

1. Nyissa meg a Parcel-2A.dwg nevű rajzot a következő helyről: oktatóanyagok rajzainak mappája.
2. Kattintson az Alap lap Terv létrehozása panel Telek legördülő lista Telekkészítő eszközök elemre.
3. A Telektervezési eszközök eszköztáron kattintson a következőre: .
4. Adja meg a következő paramétereket:

   Az egyes paraméterek meghatározásakor figyelje meg, hogy egy előnézeti grafika jelenik meg a Telektervezési eszközök ablak alján.

   Telekméretezés

   Automatikus tervezés

   • Minimális terület: 8000.00
   • Minimális előkert: 40.0000
   • Minimális előkert használata a távolsághoz: Igen
   • Homlokvonal-távolság: 20.0000
   • Minimális szélesség: 40.0000
   • Minimális mélység: 50.0000
   • Maximális mélység használata: Igen
   • Maximális mélység: 200.0000
   • Több megoldás beállítása: Legkisebb terület használata
   • Automatikus mód: Ki
   • Maradék elosztása: Maradék elhelyezése az utolsó telekbe

Telekhatárvonal csúsztatása

1. A Telektervezési eszközök eszköztáron kattintson a Csúszóvonal - szerkesztés elemre.
2. A Telkek létrehozása - új rajzolása párbeszédpanelen kattintson az OK gombra.

   A program utasítja a beállítandó csatolt telekhatárvonal kiválasztására.

   Megjegyzés:

   A csatolt telekhatárvonal egy olyan telekhatárelem, amely a Telektervezési eszközök eszköztáron elérhető csúszószög, csúszóirány és forgatási vonal pontos méretező eszközeivel jön létre. A csúszóvonal szerkesztése parancsokkal csak csatolt telekhatárvonalakat szerkeszthet. A 3. gyakorlat: Telekhatárvonalak szerkesztése vezérlővonal szerkesztési eszközökkel részben megtanulja a különböző módon létrehozott telekhatárvonalak szerkesztését.

3. A rajzon kattintson a 108 és 109 telek között lévő telekhatárvonalra.

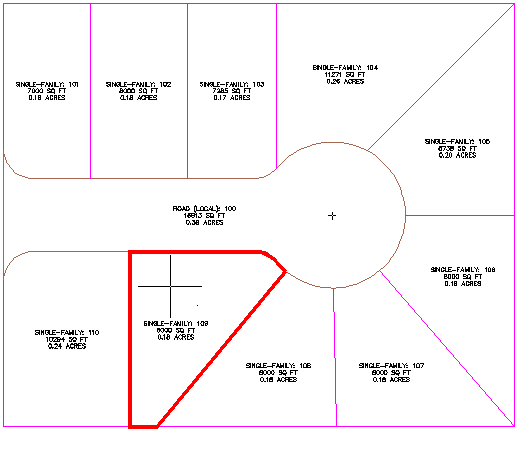

4. A mutató 109-es ingatlan fölé mozgatásával válassza ki a beállítandó telket. A telekhatárok kijelölődnek. Kattintson a telken belülre.

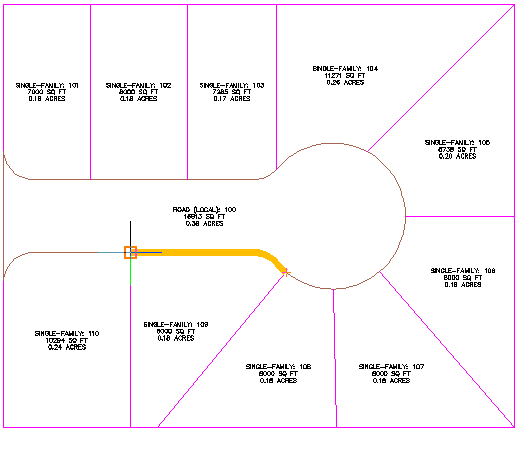

5. Határozza meg a telek homlokzatát a következő képen látható módon.

6. Billentyűzze be a 90 értéket az előkert szögének.

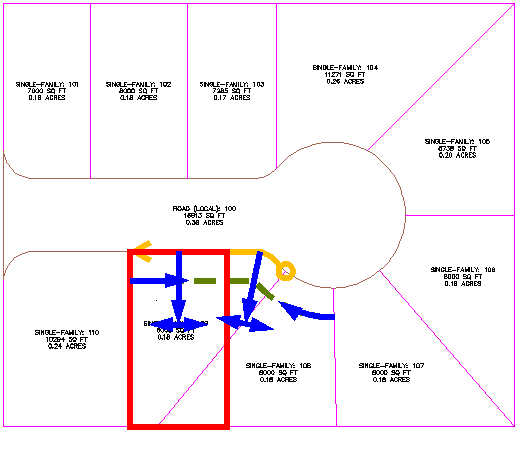

   Megjelennek a teleklétrehozási paraméterek és a javasolt megoldás előnézeti grafikái. A megjelenített megoldás a telekhatárvonalat elcsúsztatja a megadott szögben a homlokvonal mentén. A javasolt megoldás olyan területet zár be, amely megfelel a gyakorlat elején megadott teleklétrehozási paramétereknek.

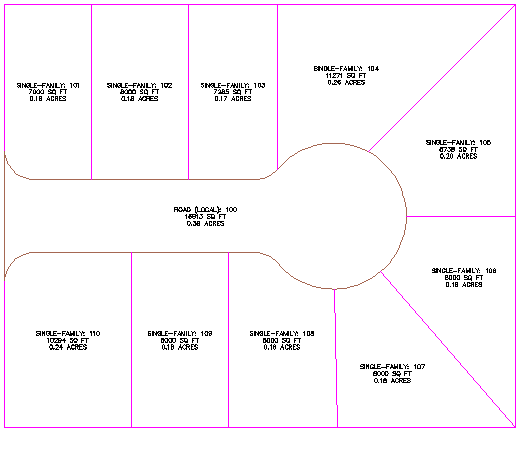

7. Nyomja le az Enter billentyűt.

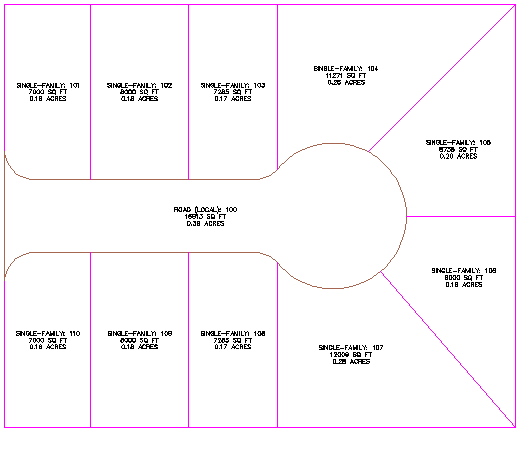

   További lehetőségek: A 3-8. lépés használatával mozgassa a 108, 109 és 110 telkek között lévő telekhatárvonalakat úgy, hogy megfeleljenek a 101, 102 és 103 telek telekelrendezésének.


8. A parancs befejezéséhez nyomja le az ESC billentyűt.

Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Telekméret szerkesztése forgatási vonallal részre.
