4. gyakorlat: Külső peremvonal hozzáadása felülethez

Ebben a gyakorlatban egy külső felület-peremvonalat hozhat létre egy vonalláncból.

Ez a gyakorlat az 3. gyakorlat: Törésvonalak hozzáadása egy felülethez rész folytatása.

Külső peremvonal létrehozása egy vonalláncból

Megjegyzés:

Ez a gyakorlat a Surface-1B.dwg rajzot használja az előző gyakorlatban elvégzett módosításokkal.

1. Kattintson az Alap lap Fóliák panel Fólia legördülő listára. Kattintson az _EG-BNDY fólia melletti gombra. A Fóliavezérlés listából való kilépéshez kattintson a rajzba.

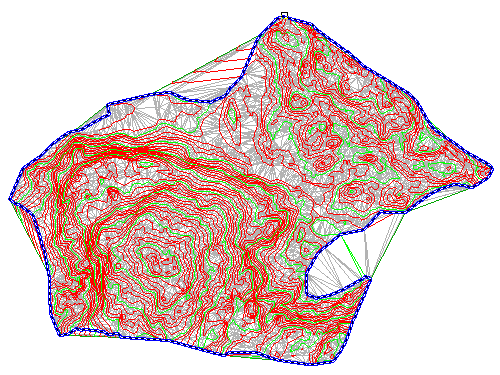

   Megjelenik egy kék vonallánc, amely a helyszín terjedelmét jelzi. A vonallánc az eredeti felület szintvonalakkal van importálva.

2. Az Eszköztár Kereső lapján bontsa ki a FelületekEGDefiníció gyűjteményeket. Kattintson a jobb gombbal a Peremvonalak elemre. Válassza a Hozzáadás menüpontot.
3. A Peremvonalak hozzáadása párbeszédpanelen adja meg a következő paramétereket:
   • Név: EG - Outer
   • Típus: Külső
   • Terepvonal: Törölve
   • Húrtávolság: 1.000
4. Kattintson az OK gombra.
5. Jelölje ki a kék vonalláncot.

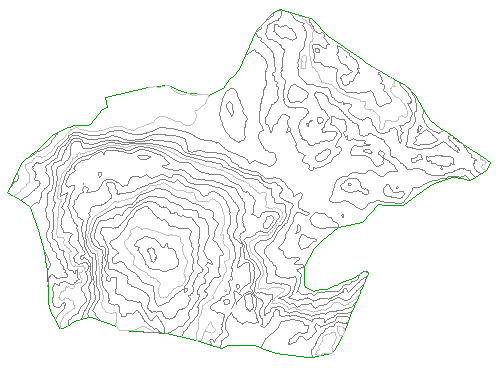

   A peremvonal hozzáadódik a felületdefinícióhoz, és a rajzban a felületmegjelenítés a külső peremvonal által meghatározott területhez kapcsolódik.

A vonallánc elrejtése és a felületstílus módosítása

1. Kattintson az Alap lap Fóliák panel Fólia legördülő listára. Kattintson az _EG-BNDY fólia melletti gombra.
2. Jelölje ki a felületet. Kattintson a jobb gombbal. Kattintson a Felület tulajdonságai elemre.
3. A Felület tulajdonságai párbeszédpanel Információ lapján a Felületstílus elem értékének válassza a Contours 5’ and 25’ (Background) lehetőséget. Kattintson az OK gombra.

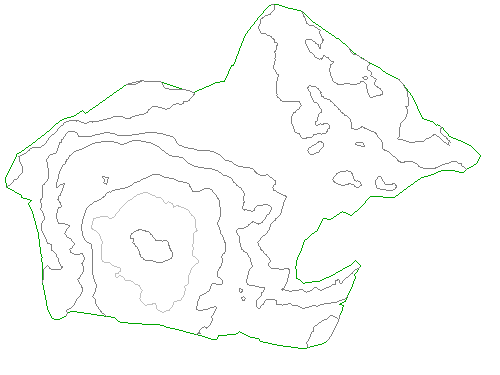

   A kiválasztott felületstílusban a szintvonalak halványított színekkel jelennek meg széles intervallumokban. Ezzel a megjelenítéssel a fő felületalakzatok láthatók maradhatnak, amikor a helyszínterv más szempontjaival foglalkozik.



Az oktatóanyagot a Nagy felületek használata című fejezettel folytathatja.
