A gyakorlat során létrehozhat egy földmozgatási görbét, amely megjeleníti egy projekt helyszínén a helyben mozgatás és hossz-szállítás térfogatait.
Egy földmozgatási görbe létrehozásához a következő elemekre van szükség:
- egy nyomvonal
- két felület
- egy mintavonalcsoport
- egy anyaglista
A gyakorlathoz tartozó mintarajz az összes ilyen elemet tartalmazza.
Az anyaglisták létrehozásának módjáról információt az Anyaglista létrehozása című gyakorlatban talál.
Földmozgatási görbe létrehozása
- Nyissa meg a Mass Haul-1.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
- Kattintson az lap
panel
elemre. - A varázsló Általános lapján adja meg a következő paramétereket:
- Földmozgatási nézet neve: Földmozgatás kiegyensúlyozása
- Földmozgatásinézet-stílus: Helyben mozgatás és Hossz-szállítás
- Kattintson a Tovább gombra.
- A Földmozgatás megjelenítési beállításai lapon vizsgálja meg az Anyag területen lévő beállításokat. Az Anyaglista terület kiválasztásai a kiválasztott mintavonalcsoporttal együtt vannak elmentve. Az anyaglisták létrehozásának módjáról információt az Anyaglista létrehozása című gyakorlatban talál. Vizsgálja meg a Válassza ki azt az anyagot, amely földmozgatási vonalként jelenik meg listában elérhető opciókat, de fogadja el az alapértelmezett Teljes térfogat beállítást. A Földmozgatási vonal területen adja meg a következő beállításokat:
- Földmozgatási vonal neve: Földmozgatási vonal teljes térfogata
- Földmozgatásivonal-stílus: Helyben mozgatás és Hossz-szállítás - Rézsűpont
- Kattintson a Tovább gombra.
- A Kiegyenlítési beállítások lapon található Helyben mozgatás beállításai területen jelölje be a Helyben mozgatás távolsága jelölőnégyzetet. A helyben mozgatás távolságának adja meg a 300.0000’ értéket.
Ez az érték azt a távolságot határozza meg, amennyire a földmozgató normál ütemben szállítja az anyagot. Az ezen távolságon túl mozgatott anyag hossz-szállításnak minősül, amelyet általában gyorsabb ütemben hajtanak végre.
- Válassza a Görbe létrehozása elemet.
- A földmozgatási görbe elhelyezéséhez a rajzban illessze azt a vörös színű kör középpontjára, amely a hossz-szelvény nézet felett helyezkedik el.

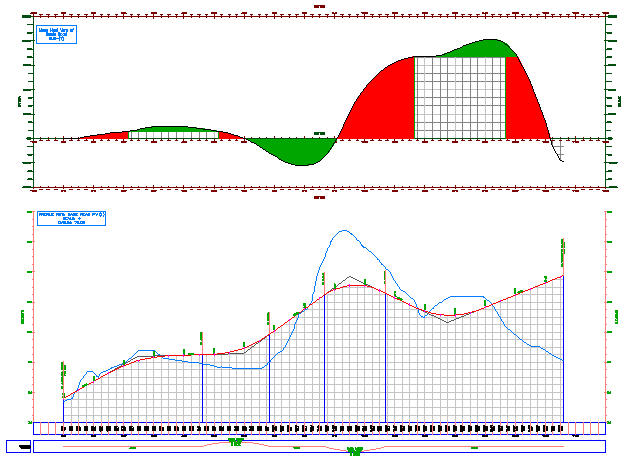

A földmozgatási görbe megjelenik, és három földmozgatási területet tartalmaz. Ahogy az a következő ábrán látható, a földmozgatási területek azokat a szelvénytartományokat azonosítják, ahol az anyag bevágási, vagy kitöltési. Ha a földmozgatási vonal a kiegyenlítési vonal felett található, az anyag bevágási. Ha a földmozgatási vonal a kiegyenlítési vonal alatt található, az anyag kitöltési.
Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Földmozgatási térfogatok kiegyenlítése részre.
