A gyakorlat során a földmozgatási térfogatok kiegyenlítését végezheti el a kiegyenlítési vonal felett és alatt, amely megszűnteti a hossz-szállítási térfogatot.
Ez a gyakorlat az 1. gyakorlat: Földmozgatási görbék létrehozása rész folytatása.
Bevágási anyagtérfogatok kiegyenlítése
- Zoomoljon az ábra bal oldalán lévő földmozgatási területre.
Figyelje meg, hogy a zöld színű, helyben mozgatási terület legmagasabb pontja a 3+25 számú szelvénynél található. Ez az eséspont, ahol a helyben mozgatás átmegy bevágásból kitöltésbe. A helyszín feltételeitől függően az eséspontok lerakási helyszínek vagy anyagnyerő helyek logikai helyei lehetnek, amely csökkentheti vagy megszüntetheti a hossz-szállítást.
- A 3+25 szelvénynél mozgassa a mutatót a földmozgatási vonal fölé.

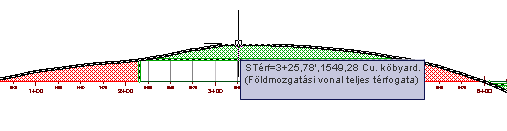

Figyelje meg, hogy az eszköztipp megjeleníti az aktuális szelvény számát (3+25) és térfogatát (körülbelül 1500.00 köbyard).
- Jelölje ki a földmozgatási vonalat. Kattintson a jobb gombbal. Válassza a menüpontot.
- A párbeszédpanelen válassza a Kiegyenlítési beállítások lapot.
- Az Anyagnyerőhelyek és lerakási helyszínek hozzáadása/eltávolítása területen kattintson a Lerakási helyszín hozzáadása gombra.
- A Szelvény cellába írja be: 325.
Ez a szelvények száma a kiegyenlítési vonal feletti térfogat eséspontjánál.
- A Kapacitás cellába írja be az 1500 értéket.
Ez a megközelítő térfogat (1500.00 köbyard) az esésponttól.
- Kattintson az OK gombra.

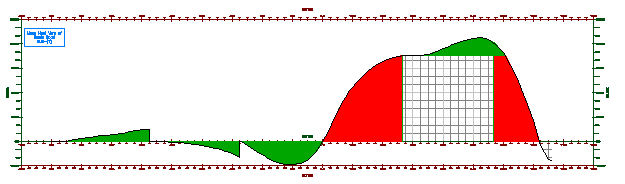

A bevágástérfogat a kiegyenlítési vonal felett a teljes helyben mozgatás. Figyelje meg, hogy a kiegyenlítési vonal alatt most egy vörös hossz-szállítási térfogat látható. A következő eljárásban a kitöltési térfogatot egyenlítheti ki.
Ez a gyakorlat a Mass Haul-1.dwg fájlt használja az előző gyakorlat során végrehajtott módosításokkal együtt, vagy megnyithatja a Mass Haul-2.dwg fájlt a következő helyről: oktatóanyagok rajzainak mappája.
Kitöltési anyagtérfogatok kiegyenlítése
- A kiegyenlítési vonal alatt zoomoljon a földmozgatási vonal 6+25 számú szelvényére.
Figyelje meg, hogy ez közel van ahhoz a ponthoz, ahol a hossz-szállítás térfogata (vörös) és a helyben mozgatás térfogata (zöld) metszi a földmozgatási vonalat. Ha megvizsgálja a hossz-szelvény ezen szelvényét, azt láthatja, hogy ez a meglévő terepfelület egy viszonylag sík keresztszelvénye is egyben. Sík területek anyagnyerőhelyek és lerakási helyszínek helyéül is szolgálhatnak.
- A 6+25 szelvénynél mozgassa a mutatót a földmozgatási vonal fölé.

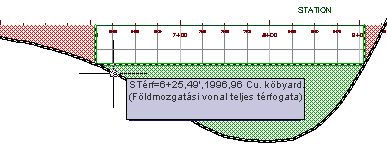

Figyelje meg, hogy az eszköztipp megjeleníti az aktuális szelvény számát és térfogatát, amely körülbelül 2000.00 köbyard.
- Jelölje ki a földmozgatási vonalat. Kattintson a jobb gombbal. Válassza a menüpontot.
- A párbeszédpanelen válassza a Kiegyenlítési beállítások lapot.
- Az Anyagnyerőhelyek és lerakási helyszínek hozzáadása/eltávolítása területen kattintson az Anyagnyerőhely hozzáadása gombra.
- Az anyagnyerőhely Szelvény cellájában kattintson a
lehetőségre. - A rajzban tolja el a nézetet balra, hogy lássa a nyomtervet és a felületet. Kattintson a nyomterv 6+25 számú szelvénye közelébe.
Figyelje meg, hogy milyen kevés felület szintvonal található a 6+25 számú szelvény környékén. Ez azt jelzi, hogy a terület viszonylag sík.
- Az anyagnyerőhely Kapacitás cellájába írja be a 2000 értéket.
Ez a 2. lépésben megállapított megközelítő térfogatérték.
- Kattintson az OK gombra.

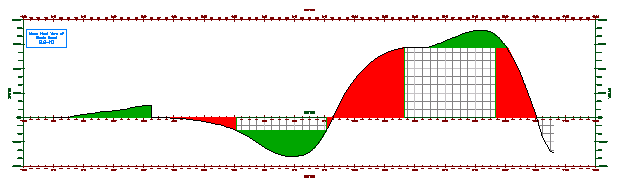

A kitöltési térfogat a kiegyenlítési vonal alatt a teljes helyben mozgatás.
További lehetőségek: Egyenlítse ki a földmozgatási térfogatot a harmadik területen úgy, hogy egy lerakási helyszínt ad a 11+50 számú szelvényhez, amelynek kapacitása 10000 köbyard.
- Zárja be a rajzot, de ne mentse a módosításokat.
Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Földmozgatási vonal stílusának szerkesztése részre.
