Az oktatóanyag bemutatja, hogyan hozhat létre és szerkeszthet földmozgatás görbéket a földművek hossz-szelvényben való megjelenítéséhez.
A földmozgatás az anyag térfogatának és az építés alatt az anyag elmozdítási távolságának szorzata. A földmozgatási görbe két objektumból áll: földmozgatási vonalból és földmozgatási nézetből. A földmozgatási vonal a helyben mozgatás és a hossz-szállítás térfogatait ábrázolja egy nyomvonal mentén bevágási és kitöltési feltételekben. A földmozgatási nézet az a háló, amelyen a földmozgatási vonal szerepel.
A földmozgatási nézet középeső tengelye a kiegyenlítési vonal. A földmozgatási vonal helye a kiegyenlítési vonalhoz viszonyítva az aktuális terv anyagmozgását jelzi. Ha a fölmozgatási vonal a kiegyenlítési vonal fölé emelkedik az olyan területet jelöl, ahol az anyag be van vágva. Ha a fölmozgatási vonal a kiegyenlítési vonal alá süllyed az olyan területet jelöl, amelyet az anyag kitölt.
A helyben mozgatás térfogatának és a hossz-szállítás térfogatának összehasonlítása két módszerrel lehetséges:
Eséspontok
Az eséspontok olyan szelvények, amelyeken a javasolt projektterv a bevágás és kitöltés között átmenetet képez. Egy földmozgatási görbén az eséspont a földmozgatási terület legmagasabb vagy legalacsonyabb pontja. Egy eséspont a földmozgatási terület legmagasabb pontja, ahol a hossz-szelvény egy bevágási feltételből egy kitöltési feltételbe megy át. Egy eséspont a földmozgatási terület legalacsonyabb pontja, ahol a hossz-szelvény egy kitöltési feltételből egy bevágási feltételbe megy át.
A helyben mozgatás eséspontok alapján történő mérésénél egy vízszintes vonal rajzolódik ki, amelynek hossza megegyezik a megadott helyben mozgatási távolsággal. A vonal úgy helyezkedik el, hogy párhuzamos legyen a kiegyenlítési vonallal és érintse a földmozgatási vonalat. A térfogat, amelyet az ezen vonal és a fölmozgatási vonal által bezárt terület alkot, a helyben mozgatás térfogata.

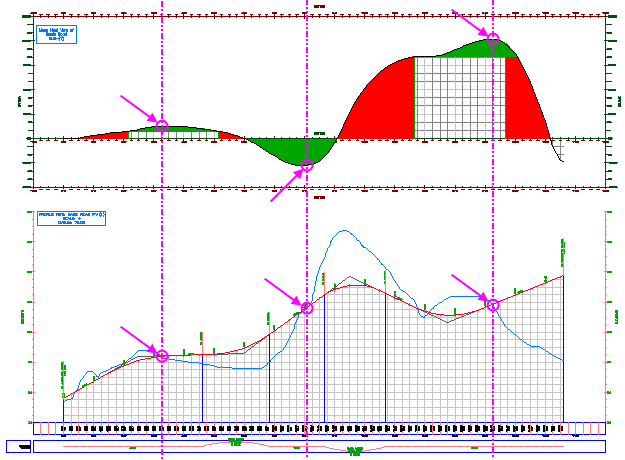

A következő ábrán a zöld terület a helyben mozgatás térfogata, a vörös terület a hossz-szállítás térfogata. A bíborszínű körök és nyilak a földmozgatási vonalon és hossz-szelvényen található eséspontokat jelölik. A függőleges bíborszínű vonalak a földmozgatási vonal és hossz-szelvény közötti kapcsolatot ábrázolják, eséspont kiegyenlítési módszer esetén.
Kiegyenlítési pontok
A kiegyenlítési pontok azok a szelvények, amelyeknél a nettó bevágás és a nettó kitöltés térfogata megegyezik. Egy földmozgatási görbén a kiegyenlítési pontok a kiegyenlítési vonalon helyezkednek el, ahol a nettó térfogat 0. A helyben mozgatás kiegyenlítési pontok módszerével történő mérése során a földmozgatási vonal megkettőződik és a helyben mozgatás távolságával vagy vízszintesen jobbra (ahol a projekt egy kitöltésből bevágásba megy át) vagy vízszintesen balra (ahol a projekt egy bevágásból kitöltésbe megy át) eltolódik.

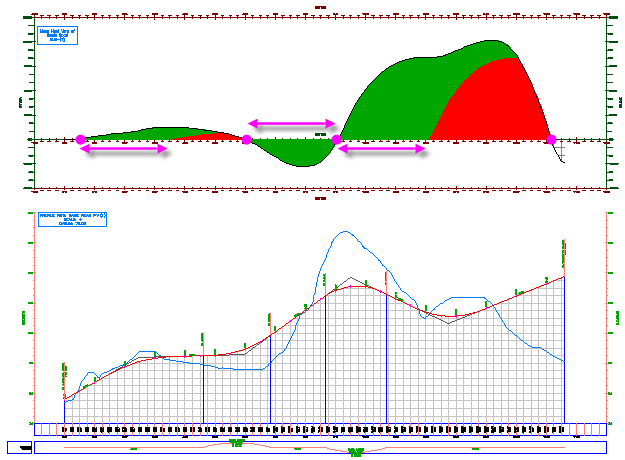

A következő ábrán a zöld terület a helyben mozgatás térfogata, a vörös terület a hossz-szállítás. A nyilak a helyben mozgatás távolságát jelölik bevágás és kitöltés esetén.
