2. gyakorlat: Pontfelhőstílusok használata

Ebben a gyakorlatban stílusokkal tekintheti meg a pontfelhőobjektumokat különböző módokon, valamint szűrheti az importált pontfelhőadatok megjelenítését.

Ez a gyakorlat az 1. gyakorlat: Pontfelhőadatok importálása rész folytatása.

Pontfelhőpontok megjelenítése magasság alapján

1. Jelölje ki a pontfelhőt a rajzban.
2. Kattintson a Pontfelhő lap Módosítás panel Pontfelhő tulajdonságai legördülő menü Pontfelhő tulajdonságai elemre.
3. A Pontfelhő tulajdonságai párbeszédpanel Információ lapján a Pontfelhő stílusa alatt válassza a Magasságtartományok elemet.

   A pontfelhőstílus megadott színnel jeleníti meg a pontfelhőpontokat a magasságértékük alapján.

4. A Magasságtartományok lapon kattintson a Visszaállítás stílusból gombra.

   Ez a művelet meghatározza, hogy a pontfelhőstílus paraméterei adják meg a pontfelhő megjelenítési tulajdonságait.

5. Kattintson az OK gombra.

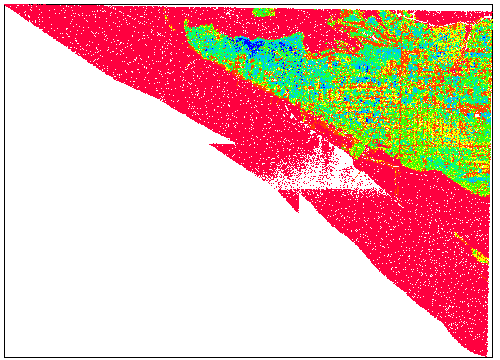

   A pontfelhő most megjeleníti a pontfelhőpontok főbb magasságkülönbségeit. A következő lépésekben pontfelhőpontokat tekinthet meg a létrehozásukkor hozzájuk rendelt osztályozási kódok alapján.



Pontfelhőpontok megjelenítése osztályozás alapján

1. Jelölje ki a pontfelhőt a rajzban.
2. Kattintson a Pontfelhő lap Módosítás panel Pontfelhő tulajdonságai legördülő menü Pontfelhő tulajdonságai elemre.
3. A Pontfelhő tulajdonságai párbeszédpanel Információ lapján a Pontfelhő stílusa beállításnál válassza a LiDAR pontosztályozás elemet. Kattintson az OK gombra.

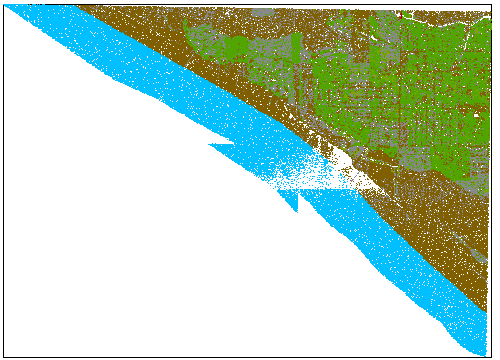

   A pontfelhő most a színkódolt pontfelhőpontokat jeleníti meg. Ez hasznos ahhoz, hogy lássa a beolvasás alatt rögzített különböző alakzatokat. A következő lépésekben beállíthatja a pontfelhőstílust, hogy kiszűrhesse a nem kívánt alakzatokat a pontfelhőből.



Pontok szűrése osztályozás alapján

1. Jelölje ki a pontfelhőt a rajzban.
2. Kattintson a Pontfelhő lap Módosítás panel Pontfelhő tulajdonságai legördülő menü Pontfelhőstílus szerkesztése elemre.
3. A Pontfelhő stílusa párbeszédpanel osztályozás lapján kattintson a gombra.

   Ebben a gyakorlatban meghatározhatja, hogy a stílus csak a tereppontokat jelenítse meg.

   Megjegyzés:

   Ezen táblázat osztályozásai az ASPRS szabványokon alapulnak.

4. A LIDAR-osztályozás táblázatban jelölje be a 2 Talaj jelölőnégyzetet.

   Ahogy a Szín oszlopban látható, a 2. osztályozáshoz rendelt pontfelhőpontok barnán jelennek meg.

5. Kattintson az OK gombra.

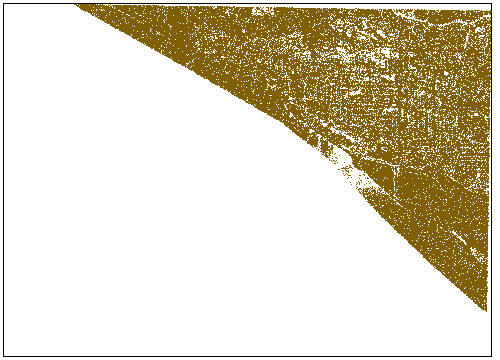

   A rajzban csak barna színű Terep pontok jelennek meg. A következő gyakorlatban megtanulhatja, hogyan hozhat létre AutoCAD Civil 3D felületet a pontfelhőpontok ezen alkészletéből.

   Megjegyzés:

   Ha a megjelenítés nem módosul, írja be a parancssorba a REGEN parancsot.



Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Pontfelhőadatok hozzáadása egy felülethez részre.
