1. gyakorlat: Körforgalom létrehozása

Ebben a gyakorlatban meghatározhat egy középpontot, a kapcsolódó utak tengelyeit és a geometriai paramétereket, amelyekből körforgalmat hozhat létre.

A körforgalom középpontjának és kapcsolódó útjainak meghatározása

1. Nyissa meg a Roundabout-Create.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
2. Kattintson az Alap lap Terv létrehozása panel Csomópontok legördülő lista Körforgalom létrehozása elemre.

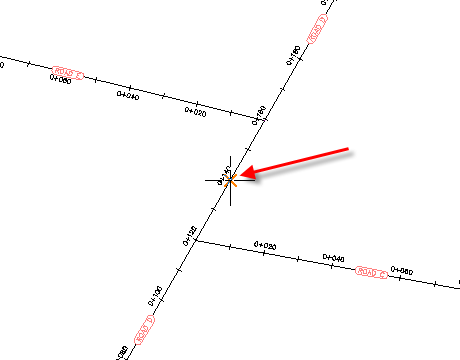

3. A körforgalom középpontjának meghatározásához a rajzban kattintson a D út nyomvonal 0+140 szelvényére.

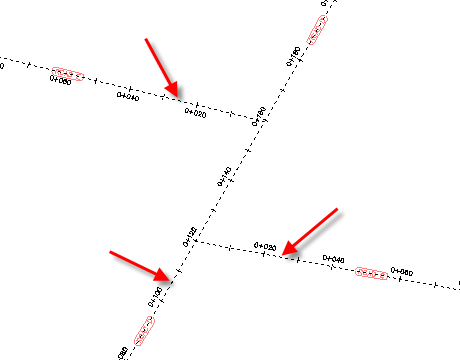

4. A kapcsolódó utak meghatározásához kattintson a C, D és E utakra az itt látható módon. Nyomja le az Enter billentyűt.


A körpálya paramétereinek meghatározása

1. A Körforgalom létrehozása - Körpálya párbeszédpanel Rajzszabvány területének Körforgalomszabvány kiválasztása részén válassza az US elemet.
2. Az Importálandó előre megadott paraméterek területen válassza az RG = 20 elemet.
   Megjegyzés:

   A Rajzszabvány és az Importálandó előre megadott paraméterek vezérlőkkel előre megadott paramétereket alkalmazhat a körforgalmakra. A 4. gyakorlat: Körforgalom tervezési szabványok és alapbeállítások összeállítása részben többet tudhat majd meg erről.

3. A Körforgalom paraméterei területen adja meg a következő paramétereket:
   Megjegyzés:

   Amikor az egyes vezérlők fölé helyezi a mutatót, figyelje meg, hogy a rendszer kiemeli a körforgalom alkalmazható részét az előnézet grafikáján.

   • Külső sugár: 20
   • Körpálya szélessége: 8
   • Védőszegély szélessége: 3
4. Az Útburkolati jelek paraméterei területen adja meg a következő paramétereket:
   • Külső távolság: Bejelölve; 0.5
   • Belső távolság: Bejelölve; 0.5
   • Útburkolati jelek vonalvastagsága: 0.3
   • Felfestendő sávok száma: 2
   • Sávjelölő vonalvastagsága: 0.2
   • Sávjelölő vonaltípusa: DASHED
5. Adja meg a nyomvonal paramétereit:
   • Helyszín: Nincs
   • Nyomvonal stílusa: Körforgalom - Körpálya
   • Nyomvonal fóliája: 0
   • Nyomvonalnév előtagja: Körforgalom
   • Nyomvonalfelirat-készlet: Körforgalom - Körpálya
6. Kattintson a Tovább gombra a párbeszédpanel alján.

A kapcsolódó út paramétereinek meghatározása

1. A Körforgalom létrehozása - Kapcsolódó utak párbeszédpanel Importálandó előre megadott paraméterek területén válassza az RG = 20 elemet.

   Amikor módosítja ezt a beállítást, a Kapcsolódó út paraméterei szakaszba előre megadott értékek kerülnek. A 4. gyakorlat: Körforgalom tervezési szabványok és alapbeállítások létrehozása során megtanulja, hogy miként mentheti és módosíthatja ezeket az értékeket későbbi felhasználás céljából.

2. Adja meg a nyomvonal paramétereit:
   • Nyomvonal stílusa: Körforgalom - Kapcsolódó út
   • Nyomvonal fóliája: 0
   • Nyomvonalnév előtagja: Approach_WE
   • Nyomvonalfelirat-készlet: Körforgalom - Kapcsolódó út
3. A párbeszédpanel tetején kattintson az Alkalmazás az összesre gombra.

   Ez a művelet a körforgalomban lévő többi kapcsolódó úthoz megadott paraméterekre vonatkozik. A párbeszédpanel tetején az Előző vagy a Következő gombokkal vagy a legördülő listával vizsgálhatja meg a többi kapcsolódó út paramétereit.

4. Kattintson a Tovább gombra a párbeszédpanel alján.

A szigetparaméterek meghatározása

1. Az Importálandó előre megadott paraméterek területen válassza az RG = 20 elemet.
2. Kattintson az Alkalmazás az összesre gombra.
3. A Körforgalom létrehozása - Szigetek oldal tetején lévő legördülő listában válassza a Dél-északi kapcsolódó út elemet.
4. Az Elválasztó sziget paraméterei területen törölje a Gyalogátkelő biztosítása (hossz) jelölőnégyzetet.

   A gyakorlat végén megvizsgálhatja a Dél-északi kapcsolódó út és a többi kapcsolódó út közötti különbséget.

5. Kattintson a Tovább gombra a párbeszédpanel alján.

Táblák és útburkolati jelek hozzáadása

1. A Táblák terület J5 sorának Mutatóvonal hossza részén írja be a 10 értéket.

   A Mutatóvonal hossza paraméterrel helyezhet el mutatóvonalat a tábla tetejét jelző blokk és a táblát jelző blokk közé.

2. Az A25 sor Távolság részén írja be a 60 értéket.

   A Távolság paraméterrel táblákat helyezhet el a körpálya külső élétől adott távolságra. Ebben a gyakorlatban a körforgalmat jelző táblát helyezhet el 60 méterrel azelőtt, hogy a vezető a körpályába lépne, és egy feloldó táblát 50 méterrel azután, hogy a vezető kilép a körpályából.

3. Az AB6 sor Távolság részén írja be az 50 értéket.
4. Az Útburkolati jelek terület Elsőbbségadási vonal sorának Vonaltípus részén válassza a DASHED elemet.
5. A Gyalogátkelő jelei területen törölje a következő jelölőnégyzeteket:

   Megrajzolás

   Megtör

   • Belépés
   • Kilépés
   • Megtörés a belépő szigetszélnél
   • Megtörés a kilépő szigetszélnél
   Megjegyzés:

   Ezen az oldalon ne kattintson az Alkalmazás az összesre gombra. Ebben a gyakorlatban később összehasonlíthatja az alapértelmezett tábla- és jelölésparamétereket az előző lépésekben beírt értékekkel.

A körforgalom-összetevők megvizsgálása

1. Kattintson a Befejezés gombra.

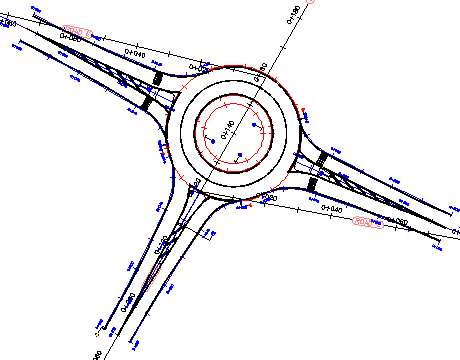

   A rajzban megjelenik a körforgalom. Figyelje meg, hogy a kapcsolódó utak tengelynyomvonalai az Road E és a Road C útnál olyan ívvel jöttek létre, amely finom átmenetet biztosít a szülő nyomvonalból a kapcsolódó útba.



   Figyelje meg, hogy bár a Road D utat választotta kapcsolódó útként, csak az egyik vége jött létre kapcsolódó útként. Amikor egy nyomvonal körforgalom középpontján halad át, csak a nyomvonal azon vége kerül a rajzba kapcsolódó útként, amelyikre rákattint. A 2. gyakorlatban megtanulja, hogy ennek másik vége, miként adható hozzá, mint a körforgalom megközelítő útja.

2. Közelítsen a Dél-északi kapcsolódó útra.

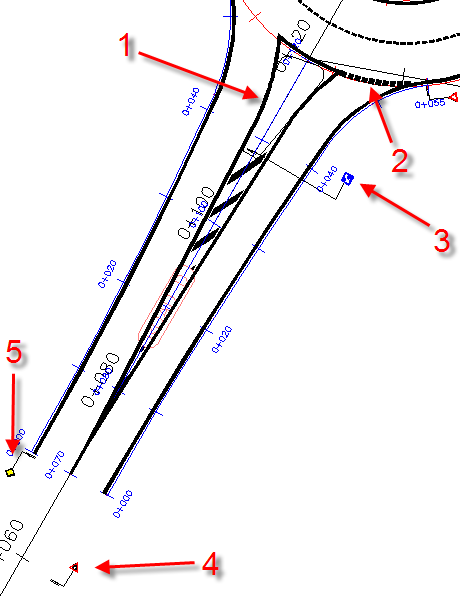

   Amikor ezt a kapcsolódó utat a többihez hasonlítja, láthatja, hogy a megadott paraméterek nem voltak érvényesek az összes kapcsolódó útra, de a következő ábrán látható ezen elemek különbözőek:

   1. Az elválasztó sziget nincs felosztva.
   2. Az elsőbbségadási vonal szaggatott.
   3. A J5 (jobbra tarts) tábla olyan mutatóvonallal rendelkezik, amely túlnyúlik a körforgalom geometriáján.
   4. Az A25 (közelítés a körforgalomhoz) tábla 60 méterre van a körpálya élétől.
   5. Az AB6 (kilépés a körforgalomból) tábla 50 méterre van a körpálya élétől.

3. Az Eszköztár Kereső lapján bontsa ki a Nyomvonalak gyűjteményt.

   A Közelítő vagy Körforgalom előtaggal rendelkező nyomvonalak automatikusan jöttek létre ezen gyakorlat alatt.

Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Kapcsolódó út hozzáadása körforgalomhoz részre.
