2. gyakorlat: Kapcsolódó út hozzáadása körforgalomhoz

Ebben a gyakorlatban geometriát hozhat létre egy másik kapcsolódó úthoz, amely dinamikus marad a körforgalomhoz és a megadott tengelynyomvonalhoz is.

A kapcsolódó út kiválasztása

1. Nyissa meg a Roundabout-Approach-Add.dwg fájlt, amely az oktatóanyagok rajzmappájában található.
2. Kattintson az Alap lap Terv létrehozása panel Csomópontok legördülő lista Kapcsolódó út hozzáadása elemre.

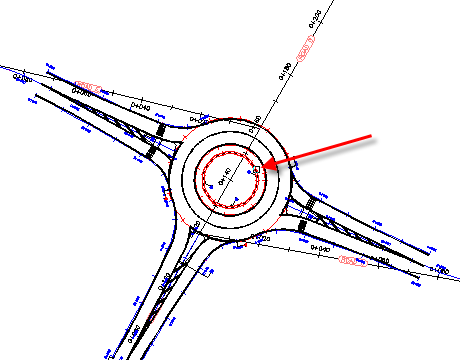

3. Kattintson a Roundabout_ISLAND nyomvonalra.

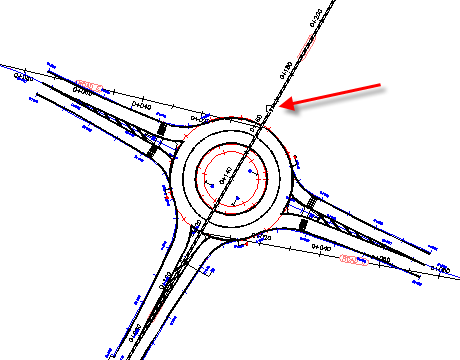

4. Kattintson a Road D útra, amely a körforgalomtól északra van.


   Amikor az 1. gyakorlat: Körforgalom létrehozása részben létrehozta a körforgalmat, a Road D utat kapcsolódó útként választotta ki, de csak a déli része került a körforgalomba. Amikor egy nyomvonal körforgalom középpontján halad át, csak a nyomvonal azon vége kerül a rajzba kapcsolódó útként, amelyikre rákattint. Ebben a gyakorlatban a másik végét is a körforgalomhoz adhatja.

5. Nyomja le az Enter billentyűt.

   Megjelenik a Körforgalom létrehozása - Kapcsolódó utak párbeszédpanel. Ezen a párbeszédpanelen határozhatók meg a körforgalomnál találkozó utak geometria- és nyomvonal-tulajdonságai.

A kapcsolódó út paramétereinek meghatározása

1. A Körforgalom létrehozása - Kapcsolódó utak párbeszédpanel Importálandó előre megadott paraméterek területén válassza az RG = 20 elemet.

   Amikor módosítja ezt a beállítást, a Kapcsolódó út paraméterei szakaszba előre megadott értékek kerülnek. A 4. gyakorlat: Körforgalom tervezési szabványok és alapbeállítások létrehozása során megtanulja, hogy miként mentheti és módosíthatja ezeket az értékeket későbbi felhasználás céljából.

2. A Kapcsolódó út paraméterei területen módosítsa a Belépő szélesítés hossza beállítást 75 értékre.
3. Adja meg a nyomvonal paramétereit:
   • Nyomvonal stílusa: Körforgalom - Kapcsolódó út
   • Nyomvonal fóliája: 0
   • Nyomvonalnév előtagja: Approach_SN
   • Nyomvonalfelirat-készlet: Körforgalom - Kapcsolódó út
4. Kattintson a Tovább gombra a párbeszédpanel alján.

A szigetparaméterek meghatározása

1. Az Importálandó előre megadott paraméterek területen válassza az RG = 20 elemet.
2. Kattintson a Tovább gombra a párbeszédpanel alján.

A körforgalom-összetevők megvizsgálása

Megjegyzés:

Az Útburkolati jelek és táblák oldalon fogadja el az alapértelmezett értékeket.

1. Kattintson a Befejezés gombra.

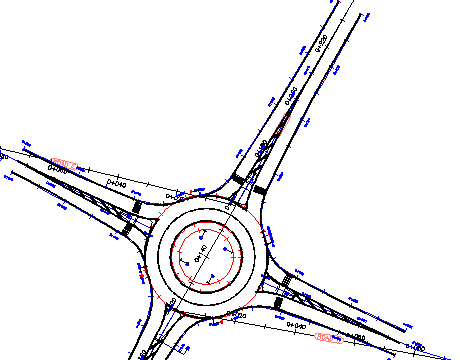

   A rajzban megjelenik a kapcsolódó út.


2. Az Eszköztár Kereső lapján bontsa ki a Nyomvonalak gyűjteményt.

   Az Approach_SN (1) előtaggal rendelkező nyomvonalak automatikusan jöttek létre ezen gyakorlat alatt.

Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Közvetlen forduló sáv hozzáadása körforgalomhoz részre.
