2. gyakorlat: Pontadat hozzáadása egy felülethez

Ebben a gyakorlatban pontadatokat importálhat szövegfájlból az aktuális rajzba.

Ez a gyakorlat az 1. gyakorlat: Új TIN-felület létrehozása rész folytatása.

Pontadatok importálása az aktuális rajzba

1. Nyissa meg a Surface-1A.dwg nevű rajzot a következő helyről: oktatóanyagok rajzainak mappája.

   Ez a rajz egy EG nevű üres felületdefiníciót tartalmaz.

2. Kattintson a Módosítás lap Terepadatok panel Felületelemre.
3. Kattintson a Felület lap Módosítás panel Adatok hozzáadásaPontfájlok elemre.
4. A Kiválasztott fájlok területen kattintson a elemre.
5. A Forrásfájl kiválasztása párbeszédpanelen tallózzon az oktatóanyag mappához. Válassza a Surface-1A-PENZD (space delimited).txt elemet. Kattintson a Megnyitás gombra.
6. A Pontfájl hozzáadása párbeszédpanelen, a Pontfájl formátumának megadása területen válassza a PKÉZL (szóközzel tagolt) lehetőséget.
7. A Pontfájl hozzáadása párbeszédpanelen kattintson az OK gombra.
8. A parancssorba írja be a ZE szöveget.

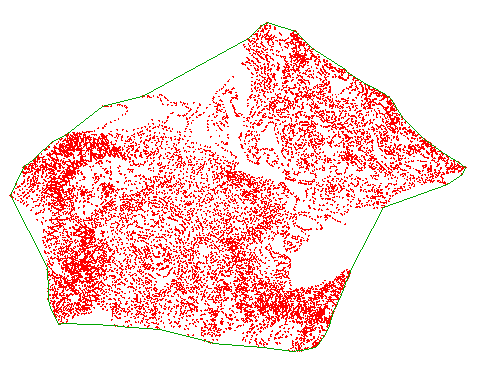

   A rajzban megjelenik az importált pontadatokat tartalmazó felület.



Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Törésvonalak hozzáadása egy felülethez részre.

Szülőtéma: Oktatóanyag: Adatok létrehozása és felülethez adása
