4. gyakorlat: Az alkatrész befejezése

Ebben a gyakorlatban a végső modell- és méretparamétereket adhatja hozzá, amelyekkel az AutoCAD Civil 3D programban módosíthatja az alkatrész-geometriát.

Ez a gyakorlat a 3. gyakorlat: A Vault mező építése szakasztól folytatódik.

1. Folytassa az előző gyakorlatot az Alkatrészkészítő környezetben. Kattintson a Nézet lap Nézetek panel DNy-i izometrikus elemre. Ezután az AutoCAD Civil 3D programban elérhető méretparamétereket csatolhatja a felső keresztszelvény valódi méreteihez. Ez megkönnyíti a következő néhány lépés elvégzését.
2. Kattintson a jobb gombbal a MéretparaméterekKonfiguráció szerkesztése elemre. Kattintson az Alkatrészméretek szerkesztése párbeszédpanel tetején található Új gombra. Megjelenik az Új paraméter párbeszédpanel.
3. Kattintson a Frame Height elemre, majd kattintson az OK gombra. Hozzákerül a Keret magassága (SFH) paraméter.
4. Görgessen jobbra, amíg meg nem látja az SFH oszlopot. Kattintson az Állandó elemre az SHF oszlopban, és módosítsa Listává. Kattintson a Paraméter konfigurálás melletti legördülő nyílra, majd válassza ki az Értékek lehetőséget. Megjelennek az egyes paraméterek értékei.
5. Kattintson az SFH oszlop értékcellájára, és kattintson a Szerkesztés gombra. Adja a listához a 8, 12 és 16 értékeket, és kattintson az OK gombra. Állítsa az SFH oszlopot 8 értékre. Ezen paraméter most három méretként érhető el az AutoCAD Civil 3D programban.
6. Kattintson az OK gombra. Kattintson az Alkatrészcsalád mentése gombra. Ez úgy frissíti a Modell paramétereit, hogy tartalmazza a Méretparamétereket.
7. Kattintson a jobb gombbal a Méretparaméterek elemre, és válassza az Értékek szerkesztése parancsot. Állítsa be a következő értékeket:
   • SBSL: 120
   • SBSW: 60
   • SFL: 108
   • SFW: 48
   • SBSH: 48

   Kattintson az Alkatrészméretek szerkesztése párbeszédpanel eszköztárának Modell frissítése gombjára. Kattintson az OK gombra. Ez úgy frissíti a modell paramétereit, hogy megfeleljenek a méretparamétereknek.

8. Kattintson a jobb gombbal a Modell paraméterei elemre, és válassza a Szerkesztés parancsot. Állítsa a LenB1 elemet SFH értékre. Kattintson a Bezárás gombra. A LenB1 a külső keret kihúzás mélységét jelölő méret.

9. Bontsa ki a Módosítók csomópontot. Kattintson a jobb gombbal a Téglatest elemre, és kapcsolja ki a láthatóságot. Kapcsolja be a Külső téglalap és a Belső téglalap láthatóságát. Ez megjeleníti a méretezés megfelelő módosítóit.
10. Kattintson a jobb gombbal a Modell méretezései elemre, majd kattintson a Távolság hozzáadása parancsra. Kattintson a rajzban a külső téglalap kihúzására, majd kattintson egy helyre a mérethez.


    Létrejön a LenB3 méret.


11. Ismételje meg ezt a lépést a belső téglalap kihúzásán.


    Létrejön a LenB4 méret.


12. Kattintson a jobb gombbal a Modell paraméterei elemre, kattintson a Szerkesztés parancsra, és állítsa be a LenB3 egyenletét a következőre: LenB4 + Fth (padlóvastagság). Mialatt megjelenik a Modell paraméterei párbeszédpanel, állítsa be a Fth beállításnak a 4 értéket. A LenB3 a külső téglalap kihúzása, amely úgy lett beállítva, hogy a belső téglalap és a padló vastagságának összege legyen.
13. Adja meg, hogy a LenB4 mérete a következővel legyen egyenlő: SRS-SFH (fedlap - zsomp magasságkülönbség - keretmagasság). Módosítsa az SRS értékét 48-ra.
14. Adja meg, hogy az SBSH a következővel legyen egyenlő: LenB1+LenB3, és kattintson a Bezárás gombra. Az SBSH a Műtárgy magasság paraméter.
    Megjegyzés:

    Ez a paraméter látható az AutoCAD Civil 3D programban, de a felhasználó nem szerkeszthet azt. Fontos, hogy ezen paraméter nem lehet nulla. Ha az, az alkatrész nem jelenik meg az AutoCAD Civil 3D programban.

15. Végezze el a következő módosításokat a méretparaméterekkel.
    • Fth
      • Módosítsa Lista típusúvá
      • Adja meg a Listához a 4, 8, 12 értékeket
      • Adja meg a 4 értéket
    • Wth
      • Módosítsa Lista típusúvá
      • Adja meg a Listához a 4, 8, 12 értékeket
      • Adja meg a 4 értéket
    • Adja hozzá a SIL (Belső műtárgyhossz) paramétert
      • Módosítsa Lista típusúvá
      • Állítsa be a listát 12 hüvelyknyi növekményekre a 48 és 120 értékek között
      • Állítsa be a 120 értéket
    • Adja hozzá a SIW (Belső műtárgyszélesség) paramétert
      • Módosítsa Lista típusúvá
      • Állítsa be a listát 12 hüvelyknyi növekményekre a 36 és 60 értékek között
      • Állítsa be a 60 értéket
    • SRS
      • Módosítsa Tartomány típusúra
      • Állítsa be a 36 minimális értéket
      • Állítsa be a 120 maximális értéket
      • Állítsa be a 72 alapértelmezett értéket

    Fth=Padlóvastagság és Wth=Falvastagság. Ezek a paraméterek három méretben érhetők el, és szerkeszthető műtárgytulajdonságok lesznek az AutoCAD Civil 3D szoftverben.

    SIL=Belső műtárgyhossz és SIW=Belső műtárgyszélesség. Ezen paraméterek számos méretben lesznek elérhetők, 12 hüvelykes növekményekkel. Ezek lesznek az alkatrész hosszát és szélességét irányító fő műtárgytulajdonságok az AutoCAD Civil 3D programban.

    RS=Fedlap - zsomp magasságkülönbség. Ez lesz azon fő műtárgytulajdonság az AutoCAD Civil 3D programban, amely lehetővé teszi a műtárgy mélységének vezérlését.

    Kattintson az Alkatrészcsalád mentése gombra ha végzett, hogy mentse az alkatrészt, és a modell paraméterei frissüljenek az új méretparamétereknek megfelelően.

16. Kattintson a jobb gombbal a Méretparaméterek elemre, és válassza az Értékek szerkesztése parancsot. Módosítsa a következőket:
    • SBSL=120
    • SBSW=60
    • SFL=108
    • SFW=48

    Kattintson az Alkatrészméretek szerkesztése párbeszédpanel eszköztárának Modell frissítése gombjára, majd kattintson az OK gombra.

17. Kattintson a jobb gombbal a Modell paraméterei elemre, és válassza a Szerkesztés parancsot. Végezze el a következő módosításokat az Egyenlet oszlopban a következőkön. A módosításokat a látható sorrendben végezze.
    • LenA1: SIL + (2*Wth) – A LenA1 a téglalap külső hosszának modellmérete. Úgy lett beállítva, hogy a Belső műtárgyhossz (SIL) és az egyes falak vastagságának (2 x Wth) összege legyen.
    • LenA2: SIW + (2*Wth) – A LenA2 a téglalap külső szélességének modellmérete. Úgy lett beállítva, hogy a Belső műtárgyszélesség (SIW) és az egyes falak vastagságának (2 x Wth) összege legyen.
    • SBSL: LenA1 – Az SBSL és az SBSW fontos műtárgytulajdonságok, amelyek a valós modellméretekhez lettek beállítva.
    • SBSW: LenA2
    • SVPC: SFH + 6 – A függőleges cső hézaga (SVPC) úgy lett beállítva, hogy az értéke a keretmagasság (SFH) + 6 hüvelyk legyen.

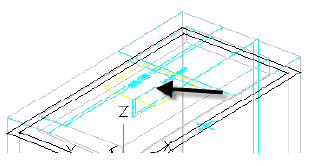

18. Bontsa ki a MunkasíkokRimGeometria csomópontot. Kattintson a jobb gombbal a Fixed CenterLátható menüpontra. A rajzban megjelenik a fedlap középpontja.

19. Bontsa ki az Automatikus tervezés adatai csomópontot. Kattintson a jobb gombbal a Tervezési adatok elemre, majd kattintson az Elhelyezési pont megadása parancsra. A PONT tárgyraszterrel válassza ki a rögzített középpontot. Az elhelyezési pont hasonlít az AutoCAD blokkok beillesztési pontjaihoz.

20. Bontsa ki a Módosítók csomópontot. Kapcsolja be a keret és a téglalap láthatóságát. Kapcsoljon ki minden más módosítót.
21. Kattintson a Bittérkép generálása parancsra.
22. Kattintson az SW Izometrikus nézet gombra. Kattintson az OK gombra. Egy bitkép jön létre az alkatrészkatalógushoz.

23. Kattintson az Alkatrészcsalád mentése gombra. Lépjen ki az Alkatrészkészítő környezetből.

Az oktatóanyag folytatásához lépjen tovább az 5. gyakorlat: Az új alkatrész használata részre.
