5. gyakorlat: Objektumadatok lekérdezése

Az AutoCAD programban elérhető geometriai tulajdonságokon kívül az AutoCAD Map 3D objektumadat néven a felhasználó által meghatározott tulajdonságokat is használ.

Ugyanúgy használhatja az objektumadatokat, ahogyan a normál AutoCAD tulajdonságokat. A következőkhöz használhatja például az objektumadatokat:

• Lekérdezés alapjaként
• Feliratozás tartalmaként
• Stilizálás feltételeként (témákkal)
• Amikor más adatformátumba exportál

Objektumadatok létrehozásához rendelkeznie kell az AutoCAD Map 3D programmal, de azokat az ingyenes Autodesk® Design Review szoftvert használó összes felhasználó megtekintheti. Egy terepen dolgozó szakember például megtekintheti egy csatornatérkép DWF™ verzióját az Autodesk® Design Review programban. Egy szennyvízvezeték információjának megtekintéséhez a dolgozó a vezeték fölé helyezi a mutatót. Az információ anélkül tekinthető meg, hogy eltakarná a térképet.

Ezen oktatóanyag rajzaiban az objektumadat táblázatok adatai már be vannak írva. Ebben a gyakorlatban objektumadatokat használhat lekérdezési feltételként. Egy későbbi gyakorlatban objektumadatokkal hoz létre jellemzőosztályokat egy új adatformátumban.

Oktatóvideó

Ha csatlakozott az internethez, indítsa el a videót, amelyben megtekintheti, hogyan kérdezhet le objektumadatokat. Az eljárás lépéseit megtalálja a videó alatt.

Megjegyzés:

A gyakorlathoz szükség lesz az 1. Gyakorlat: Forrásrajzok csatolása részben létrehozott Redding.dwg térképre.

Lekérdezés létrehozása objektumadatok alapján

1. Ha már nincs nyitva a Redding.dwg térkép a korábbi gyakorlatból, nyissa meg ismét.
2. A Munkatér Intéző Aktuális rajz területén kattintson a jobb gombbal az Aktuális lekérdezés elemre, majd kattintson a Megadás parancsra.
3. A Lekérdezés megadása: Csatolt rajz(ok) párbeszédpanelen tegye a következőket:
   • Az Aktuális lekérdezés területen kattintson a Lekérdezés törlése gombra.
   • A Lekérdezés típusa területen kattintson az Adat gombra.

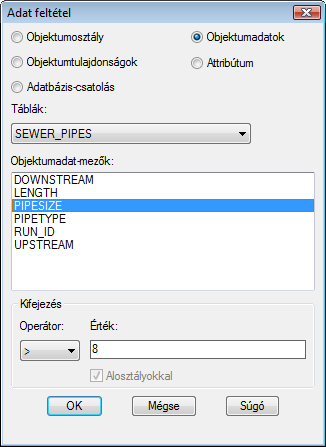

4. Az Adat feltétel párbeszédpanelen tegye a következőket:
   • Jelölje be az Objektumadatok rádiógombot.
   • A Táblázatok területen válassza a SEWER_PIPES elemet.
   • Az Objektumadat-mezők területen válassza a PIPESIZE elemet.
   • A Kifejezés terület Operátor mezőjében válassza a > elemet. Az Érték mezőbe írja be a 8 értéket.


     Olyan szennyvízvezetékeket határozzon meg, amelyek átmérője 8 hüvelyknél nagyobb.

   • Kattintson az OK gombra.
5. A Lekérdezés megadása: Csatolt rajz(ok) párbeszédpanel Beállítások területén kattintson a Zoom rajzterjedelemre gombra.
6. A Zoom rajzterjedelemre párbeszédpanelen kattintson az OK gombra.
7. A Lekérdezés megadása: Csatolt rajz(ok) párbeszédpanel Lekérdezés módja területén jelölje be az Előnézet lehetőséget és kattintson a Lekérdezés végrehajtása gombra.

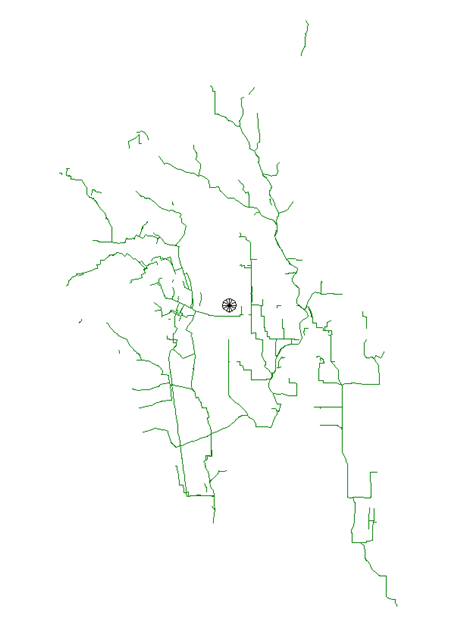

   Csak a 8 hüvelyknél nagyobb átmérőjű csatornák jelennek meg.

8. Az objektumadat lekérdezések teljesítményének javítása érdekében objektumadat-index létrehozásához hagyja nyitva a rajzot.

A gyakorlatok folytatásához lépjen tovább a 6. Gyakorlat: Objektumadat index létrehozása (választható) részre.
