6. gyakorlat: Objektumadat-index létrehozása (választható)

Az objektumadat-indexek felgyorsítják a rajzi lekérdezéseket az objektumadatokat tartalmazó rajzokban. Az index mindig automatikusan frissül, amikor a módosításokat rajzba menti. Ebben a gyakorlatban a Redding.dwg rajzfájlhoz hoz létre objektumadat-indexet.

Oktatóvideó

Ha csatlakozott az internethez, indítsa el a videót, amelyben megtekintheti, hogyan indexelheti az objektumadatokat. Az eljárás lépéseit megtalálja a videó alatt.

Megjegyzés:

A gyakorlathoz szükség lesz az 1. Gyakorlat: Forrásrajzok csatolása részben létrehozott Redding.dwg térképre.

Objektumadat-index létrehozása

1. Ha a Redding.dwg térkép már nincs nyitva, nyissa meg ismét.
2. A Feladatok lap Munkatér Intéző lapján kattintson a jobb gombbal a Rajzok mappára. Kattintson a Karbantartás menüpontra.
3. A Rajz karbantartása párbeszédpanelen tegye a következőket:
   • Kattintson a Mind gombra.
   • Kattintson a Rajzindex gombra.

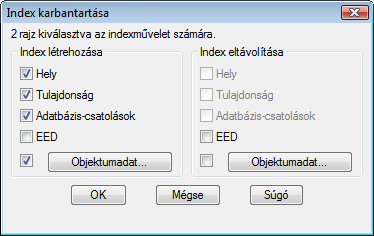

4. Az Index karbantartása párbeszédpanelen tegye a következőket:
   • Jelölje be az összes Index létrehozása lehetőséget az EED kivételével.


     Jelölje be az összes bal oldali lehetőséget az EED kivételével.

   • Az Index létrehozása területen kattintson az Objektumadatok gombra.

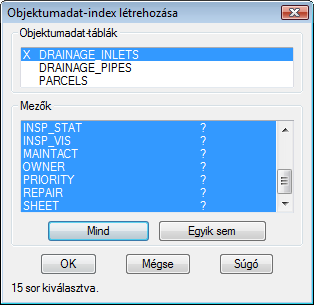

5. A Objektumadat-index létrehozása párbeszédpanelen tegye a következőket:
   • Az Objektumadat-tábla területen válassza a DRAINAGE_INLETS elemet.
   • Kattintson a Mind gombra az összes objektumadat-mező kijelöléséhez.
   • Válassza ki az összes többi adattáblázatot az Objektumadat-tábla területen, és ugyanígy jelölje ki az összes adatmezőjüket.


     Jelöljön ki egy adattáblát, majd jelölje ki az adatmezőit.

   • Ha végzett, kattintson az OK gombra.
6. Az Index karbantartása párbeszédpanelen kattintson az OK gombra.
7. A Megerősítés párbeszédpanelen kattintson az OK gombra.
8. A Rajz karbantartása párbeszédpanelen kattintson a Bezárás gombra.

   Létrejönnek az indexek. Amikor a rajzokon dolgozik, időnként ismételje meg ezt az eljárást az indexek frissítéséhez és újbóli létrehozásához.

9. Kattintson a Mentés gombra.

Az eredmény

A Gyors megtekintés és az Előnézet lekérdezésekkel megtekintette a csatolt rajzok objektumait. A Rajz lekérdezésekkel objektumokat adott a csatolt rajzokból az aktuális rajzba. Objektumadat-indexet hozott létre, hogy javítsa az adatlekérdezések teljesítményét.

Az objektumindex teljesítményre gyakorolt hatásának megtekintéséhez ismételje meg az 5. Gyakorlat: Objektumadatok lekérdezése lépést a létrehozott új indexszel.

A gyakorlatok folytatásához lépjen tovább a 4. Gyakorlat: Raszterképek módosítása részre.
