A Jellemzőosztály lapon képezheti le az egyes fóliák tulajdonságait az SDF-fájlban létrejött jellemzőosztályára. Meghatározhat néhány attribútumot megosztott tulajdonságként: mindegyik létrejött jellemzőosztály ugyanezen tulajdonságokkal fog rendelkezni. A vonalvastagság és a vonalstílus például mindegyik jellemzőosztályra érvényes. Meghatározhat más attribútumokat is adott jellemzőosztályokhoz. A címek például csak a telkekre vonatkoznak.
Ehhez a feladathoz szükség lesz a DWGMap.dwg térképre, melyet az 1. Gyakorlat: Eredeti rajzfóliák vizsgálata részben már megnyitott és módosított.
Az SDF jellemzőosztályok tulajdonságainak meghatározása

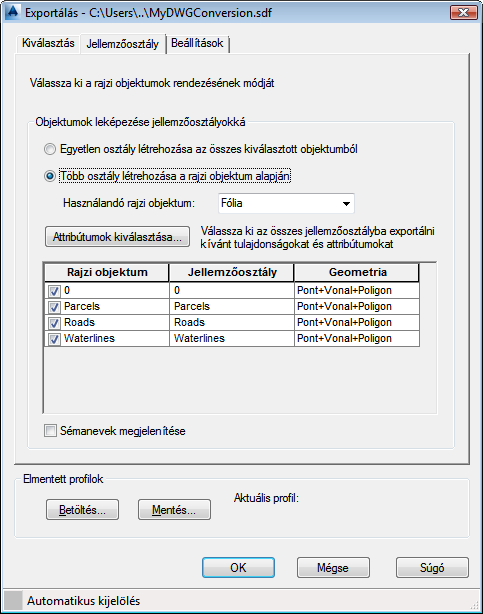

- Az Exportálás párbeszédpanel Jellemzőosztály lapján jelölje be a Több osztály létrehozása a rajzi objektum alapján rádiógombot.
- A Használandó rajzi objektum területen válassza a Fólia elemet.
Frissül a párbeszédpanelen lévő táblázat, hogy megjelenítse a használandó fólianeveket és jellemzőosztályneveket.
- Törölje a 0. fólia jelölőnégyzetének a jelölését.
- Kattintson a Válasszon attribútumokat gombra.
Az itt meghatározott attribútumok az SDF-fájlban lévő összes jellemzőosztályhoz hozzá vannak rendelve. Ezért csak az ezeknek megfelelő attribútumokat válassza ki. Választhat például általános tulajdonságokat, amelybe olyan dolgok tartoznak, mint a vonalvastagság, de objektumadat-tulajdonságokat nem, amelyek csak egyes jellemzőosztályokra vonatkoznak.

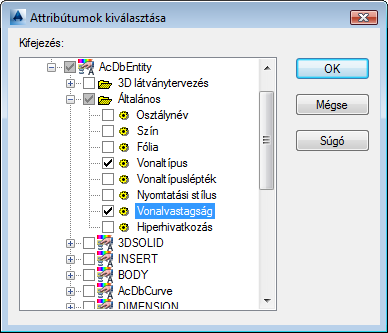

- Az Attribútumok kiválasztása párbeszédpanelen bontsa ki az Objektumtulajdonságok elemet, valamint az AcDbEntity és az Általános elemeket.
- Jelölje be a Vonalvastagság és Vonaltípus jelölőnégyzeteket, és kattintson az OK gombra.
Bontsa ki a szülő elemeket, hogy kiválassza a tulajdonságok alkészletét.
- Az Exportálás párbeszédpanelen a háló területen kattintson az első fólia (Telkek) Jellemzőosztály cellájára.
Egy
gomb jelenik meg a cella jobb oldalán. - Kattintson a gombra a Telkek jellemzőosztály cellájában.
- A Jellemzőosztály tulajdonságleképezése - Telkek párbeszédpanelen kattintson az Attribútumok kiválasztása gombra.
- Bontsa ki az Objektumadatok elemet, és jelölje be a Telkek jelölőnégyzetet.
A létrejött Telkek jellemzőosztály rendelkezik a Telkek fólia objektumadat-mezőivel, de más fóliáéval nem.
- Kattintson kétszer az OK gombra, hogy visszatérjen a Jellemzőosztály lapra.
- Kattintson a Telkek Geometria cellájára, és módosítsa a bejegyzést Poligon beállításra.
- Ismételje meg a 6-11. lépéseket a többi két jellemzőosztályhoz, a következő táblázatot használva útmutatóként.
Rajztulajdonság Jellemzőosztály Geometria Utak Utak Vonal Vízvezetékek Vízvezetékek Vonal - Hagyja nyitva az Exportálás párbeszédpanelt a következő gyakorlathoz.
A gyakorlatok folytatásához lépjen tovább az 5. Gyakorlat: Rajzfóliák exportálása SDF formátumba - Rajztulajdonságok leképezése jellemzőosztály-tulajdonságokra című részre.
