1. gyakorlat: Objektumosztályok exportálása SDF formátumba

Ebben a gyakorlatban egyetlen Autodesk SDF-fájlban több jellemzőosztályba exportálja a rajzban lévő objektumosztályokat.

Megjegyzés:

Ehhez a gyakorlathoz szükség lesz az 1. Gyakorlat: Objektumok létrehozása objektumosztályokkal részben létrehozott térképre.

Autodesk SDF-fájl exportálása objektumosztályokkal

1. Ha az előzőleg létrehozott ObjectClass.dwg fájl már nincs nyitva, nyissa meg.
2. Kattintson a Kimenet lapMap adatátvitel panelSDF formátumban parancsra. Keres
3. Az Exportálási hely párbeszédpanelen tegye a következőket:
   • Biztosítsa, hogy a Fájltípus területen az Autodesk SDF (*.sdf) legyen kiválasztva.
   • Keresse meg a mappát, ahová az oktatóanyagok adatait másolta.
   • Névként adja meg a Roads_Parcels_Signals.sdf nevet.
   • Kattintson az OK gombra.
4. Az Exportálás párbeszédpanel Kijelölés szűrővel területén kattintson a Válasszon objektumosztályokat gombra.
5. A Válasszon objektumosztályokat párbeszédpanelen tartsa nyomva a Ctrl vagy a Shift billentyűt, és kattintson rá mindhárom objektumosztályra. Kattintson a Kiválasztás gombra.
6. Az Exportálás párbeszédpanelen kattintson a Jellemzőosztály fülre és tegye a következőket:
   • Az Objektumok leképezése jellemzőosztályokká területen jelölje be a Több osztály létrehozása a rajzi objektum alapján rádiógombot.
   • A Használandó rajzi objektum területen válassza az Objektumosztály elemet.
   • Kattintson a Válasszon attribútumokat gombra.
7. A Válasszon attribútumokat párbeszédpanelen bontsa ki az Objektumosztályok elemet, és jelölje ki mindhárom objektumosztályt. Kattintson az OK gombra.

   Az új SDF-fájl minden kiválasztott objektumosztályra tartalmaz egy jellemzőosztályt. Az egyes jellemzőosztályok tulajdonságai megegyeznek a megfelelő objektumosztály attribútumaival.

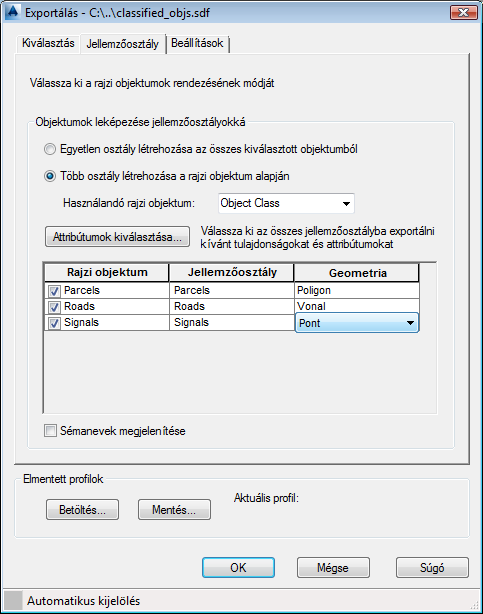

8. Az Exportálás párbeszédpanel Jellemzőosztály lapjának Objektumok leképezése jellemzőosztályokká területén adja meg a megfelelő Geometria bejegyzést:
   • Utak esetében válassza a Vonal elemet.
   • Telkek esetében válassza a Poligon elemet.
   • Jelek esetében válassza a Pont elemet.


   Objektumosztályokkal hozzon létre jellemzőosztályokat, és mindegyiknek adja meg a geometriatípusát.

9. Kattintson az OK gombra.

A gyakorlatok folytatásához lépjen tovább a 2. Gyakorlat: Kapcsolódás a létrejövő SDF-fájlhoz részre.
