2. gyakorlat: Kapcsolódás az eredményül kapott SDF-fájlhoz

Ebben a gyakorlatban a létrehozott új SDF-fájlhoz kapcsolódik, és megtekinti a három objektumosztályból létrehozott jellemzőosztályokat.

Megjegyzés:

Ehhez a feladathoz szükség lesz a 2. Gyakorlat: Kapcsolódás a létrejövő SDF-fájlhoz részben is létrehozott SDF-fájlra.

Kapcsolódás SDF-fájlhoz

1. Az AutoCAD Map 3D programban hozzon létre egy térképet. Kattintson az ÚjRajz parancsra. Válassza a map2d.dwt sablont, és kattintson a Megnyitás gombra.
2. Az új térképfájl Feladatok lapján kattintson az AdatKapcsolódás az adatokhoz parancsra.
3. Az Adatkapcsolat ablakban tegye a következőket:
   • A Szolgáltató adatkapcsolatai területen kattintson a SDF kapcsolat hozzáadása parancsra.
   • A Forrásfájl területen kattintson a mező melletti ikonra.
   • Jelölje ki az 1. Gyakorlat: Objektumosztályok exportálása részben létrehozott SDF-fájl elérési útvonalát.
   • Válassza ki a fájlt, majd kattintson a Megnyitás gombra.
   • Kattintson a Kapcsolódás gombra.

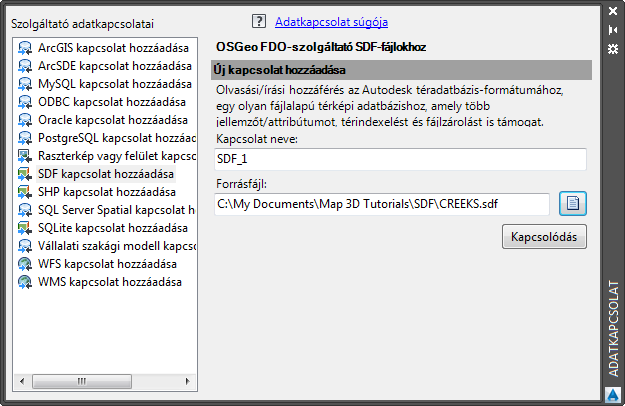

     Adja meg a fájlt, amelyhez kapcsolódni kíván.

   • Az Adat hozzáadása a térképhez területen jelölje be mindhárom felsorolt jellemzőosztályt.

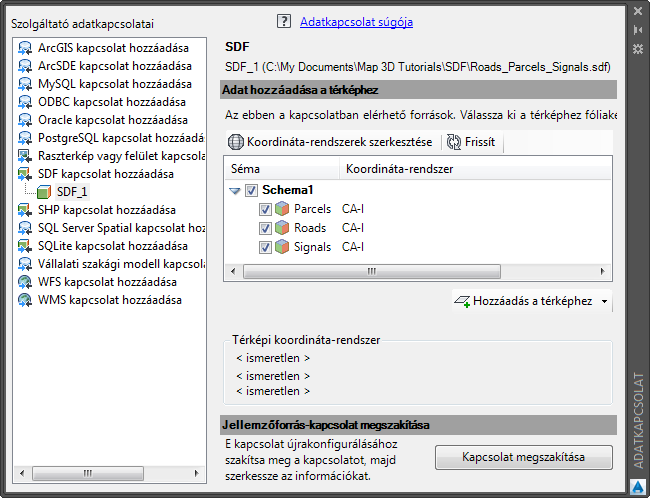

     Jelölje be a jellemzőosztályokat, és adja azokat a térképhez.

   • Kattintson a Hozzáadás a térképhez gombra.
4. Zárja be az Adatkapcsolat ablakot.
5. A Feladatok lapon kattintson a Megjelenítéskezelő fülre a három jellemzőosztály megtekintéséhez.

A gyakorlatok folytatásához lépjen tovább a 3. Gyakorlat: Új jellemzőosztályok stilizálása részre.
