Informazioni sugli strumenti Fumetto di revisione

Le annotazioni fumetto di revisione vengono utilizzate per segnalare le aree da rivedere in un disegno. In precedenza disponibili come blocchi di contenuto in DesignCenter, nella nuova versione queste annotazioni sono state aggiunte agli strumenti nelle tavolozze e nella Libreria.

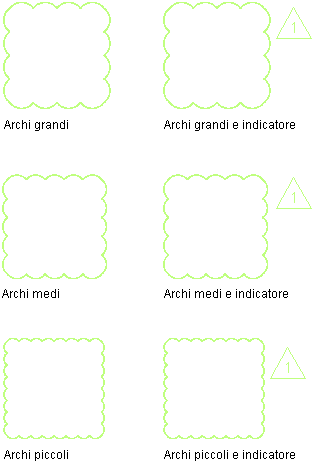

Strumenti Fumetto di revisione

Se un fumetto di revisione presenta un indicatore, il simbolo dell'indicatore sarà un riferimento blocco a cui può essere applicata una scala annotativa. Alla polilinea della forma del fumetto non viene applicata la scala annotativa.

Attenzione: Nei disegni creati con versioni precedenti che contengono simboli di annotazione di DesignCenter, nel caso in cui nome dei blocchi non venga modificato, verrà utilizzata la definizione di blocco esistente anche per i nuovi blocchi creati mediante gli strumenti. In questo caso è possibile modificare manualmente l'impostazione Annotativo utilizzando il comando MODIFBLOC oppure rinominare il blocco esistente prima di inserire nel disegno nuovi simboli di annotazione mediante gli strumenti.

In un'installazione di default di AutoCAD Architecture, gli strumenti Fumetto di revisione sono disponibili nelle seguenti posizioni:

• Nella tavolozza degli strumenti Annotazione
• Nella Libreria all'interno dei seguenti cataloghi:
  • Catalogo di strumenti standard
  • Catalogo di tavolozze campione (unità inglesi o metriche), in \Document\Annotation
  • Catalogo degli strumenti di documentazione (unità inglesi o metriche), in \Fumetti revisione

Le seguenti proprietà degli strumenti Fumetto di revisione sono personalizzabili:

Categoria/nome della proprietà	Descrizione
Generale/Chiave layer	Specifica la chiave del layer al quale è stato assegnato il fumetto di revisione. Per cambiarla, fare clic sul valore corrente per visualizzare il foglio di lavoro Seleziona chiave layer. La chiave layer di default è ANNREV.
Generale/Sostituzioni di layer	Specifica una o più sostituzioni di layer. Fare clic sull'icona del foglio di lavoro per visualizzare il foglio di lavoro Seleziona sostituzioni layer.
Generale/Simbolo	Se lo strumento Fumetto di revisione contiene un indicatore, in questa riga è possibile specificare il simbolo basato su blocchi da utilizzare per l'indicatore. Se invece lo strumento Fumetto di revisione non contiene alcun indicatore, il simbolo non sarà definito.
Generale/Percorso simbolo	Percorso del file di disegno che contiene il simbolo indicatore specificato. Fare clic sulla proprietà e utilizzare l'opzione Sfoglia dall'elenco a discesa per individuare e immettere il percorso del file. Se questa proprietà non è specificata (--), sono elencati solamente i blocchi del file di disegno corrente. I blocchi dei simboli disponibili in AutoCAD Architecture si trovano per default in %AECCONTENT_DIR%\Styles\Imperial\AEC Annotation Symbols (Imperial).dwg o %AECCONTENT_DIR%\Styles\Metric\AEC Annotation Symbols (Metric).dwg.
Generale/Larghezza linea	Definisce la larghezza di linea per la polilinea del fumetto. Nota: L'impostazione utilizza le dimensioni del foglio anziché le dimensioni del modello.
Generale/Lunghezza arco	Specifica la lunghezza dell'arco dei segmenti del fumetto. Nota: Questo valore è espresso in unità dello spazio carta.
Testo/Stile testo attributi	Questa proprietà specifica se il testo dell'attributo nel simbolo utilizza lo stile di testo del disegno corrente (Stile testo disegno di destinazione) o lo stile definito dall'indicatore dell'attributo (Definito dal contenuto).
Testo/Angolo testo attributi	Specifica l'angolo del testo dell'attributo. Le opzioni disponibili sono Lettura da destra (che mantiene il lato destro del testo rivolto verso l'alto, indipendentemente dall'angolo di rotazione), Come inserito (che imposta la rotazione del testo sull'angolo dell'ultimo segmento della direttrice) e Forza orizzontale (che mantiene il testo orizzontale indipendentemente dall'angolo di rotazione della linea di corrispondenza).
